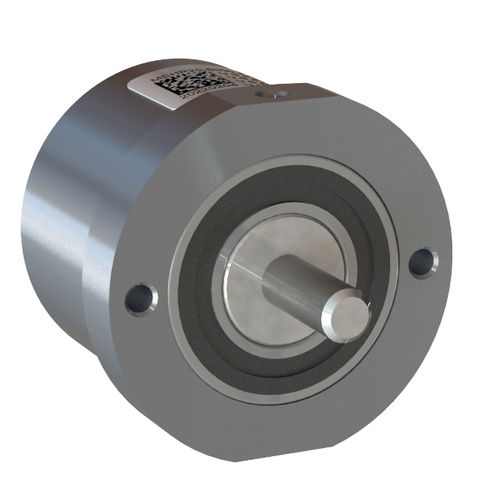

Codeur d'angle incrémental MEHR 25 S

Le MEHR25 est un codeur optique à haute résolution. Il est disponible comme codeur d'arbre ou d'arbre creux pour différentes tailles d'arbres de moteur. Le codeur fournit deux signaux de sortie carrés différentiels (en quadrature avec un déphasage de 90 déphasés de 90 degrés) pour les informations de comptage et de direction, ainsi qu'un canal d'indexation (une puise par révolution) révolution). La résolution du codeur est déterminée par le nombre de comptes par révolution (CPR). L'alimentation et les signaux sont fournis par un connecteur Molex à 8 broches. Caractéristiques - Petite taille : 25,0 mm de diamètre x 26,3 mm de longueur * Assemblage rapide et facile sortie de pilote de ligne différentielle à trois canaux canaux A+, A-, B+, B-, l+, I- - Alimentation : 5 VDC - Type de sortie : Compatible TTL - capacité de sortie max. 50 mA capacité d'entraînement de la sortie résolution jusqu'à 12 000 CPR ♦ Diamètre maximal de l'arbre : 6,0 mm . Conforme à la directive européenne 2011/65/EU (RoHS)
