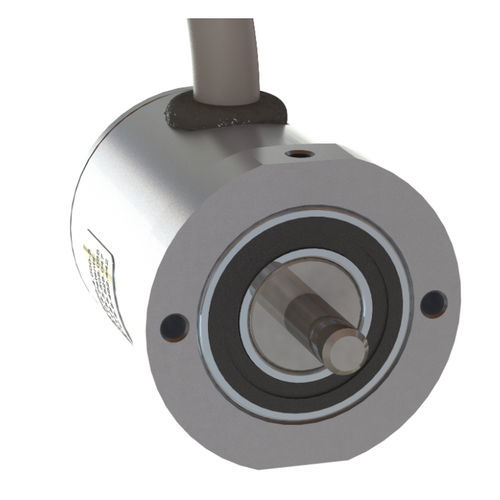

Codeur d'angle incrémental MEHR 25 K

optiqueLine DriverIP65

Le MEHR25 est un codeur optique à haute résolution. Il est disponible en tant que codeur d'arbre ou d'arbre creux pour différentes tailles d'arbres de moteur. Le codeur fournit deux signaux de sortie carrés différentiels (en quadrature avec un déphasage de 90 déphasés de 90 degrés) pour les informations de comptage et de direction, ainsi qu'un canal d'indexation (une puise par révolution) révolution). La résolution du codeur est déterminée par le nombre de comptes par révolution (CPR). L'alimentation et les signaux sont fournis par un câble blindé de 4x2x0,14mm2 avec des extrémités étamées. Caractéristiques ♦ Petite taille : 28,0 mm de diamètre x 31,8 mm de longueur ♦ Assemblage rapide et facile ♦ Sortie de pilote de ligne différentielle à trois canaux canal A+, A-, B+, B-, l+, I- ♦ Alimentation : 5 VDC ♦ Type de sortie : Compatible TTL r Capacité de sortie max. 50 mA capacité d'entraînement de la sortie résolution jusqu'à 12 000 CPR " Diamètre maximal de l'arbre : 6,0 mm ♦ Conforme à la directive européenne 2011/65/EU (RoHS) classe de protection IP65
