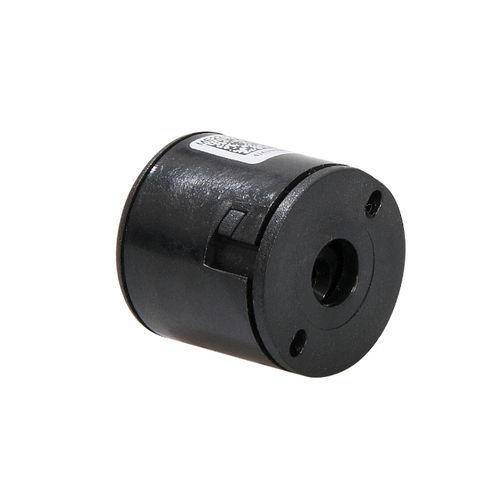

Codeur d'angle incrémental MEM 22 IE
magnétique

codeur d'angle incrémental
codeur d'angle incrémental
Ajouter à mes favoris
Ajouter au comparateur


Caractéristiques

Type
incrémental
Technologie
magnétique
Fréquence de sortie

300 kHz

Température de process

Min: -40 °C
(-40 °F)

Max: 85 °C
(185 °F)

Description

Le MEM 22 est un codeur magnétique incrémental. Il s'agit d'un codeur à arbre creux fiable et peu coûteux qui peut être fixé rapidement et facilement sur des arbres de moteurs de différentes tailles. Le codeur est conçu pour les moteurs sans balais, les applications de rétroaction du moteur et le contrôle de la vitesse de rotation contrôle de la vitesse de rotation. Le MEM 22 est un système en temps réel pour les applications à grande vitesse et les environnements difficiles environnements difficiles. Le codeur fournit deux sorties rectangulaires en quadrature (déphasées de 90 degrés) pour le comptage et les informations de direction, ainsi qu'un canal d'indexation de comptage et de direction et un canal d'indexation (une puise par révolution). La résolution du codeur est déterminée par le nombre de comptes par révolution (CPR). En option, le codeur est également disponible avec des signais de commutation UVW (1 -16 paires de pôles). L'alimentation est sélectionnable dans une large gamme de tension (5V à 30V). L'alimentation et les signaux sont fournis par un connecteur Molex à 6 ou 8 broches. Caractéristiques ♦ Canaux de sortie : - 2 - (quadrature) - + - 1 - canal d'indexation en option : - UVW - commutation - signais ♦ Type de sortie : Compatible TTL ou compatible HTL ♦ Résolution : jusqu'à 1024 CPR (comptes par révolution) en option : jusqu'à 16 paires de pôles ♦ Alimentation : 5-30 VDC ♦ Assemblage rapide et facile ♦ Diamètre maximal de l'arbre : 8,0 mm ♦ Conforme à la directive européenne 2011/65/EG (RoHS)

---
