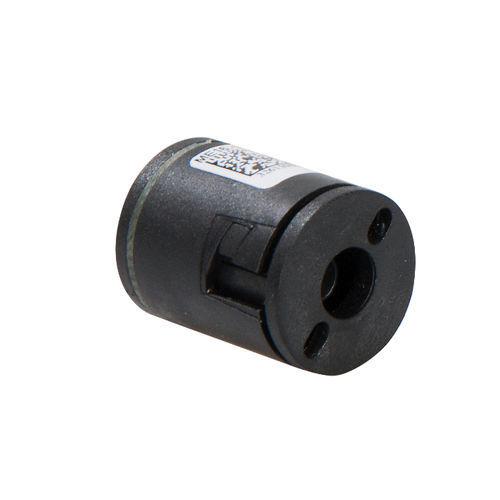

Codeur d'angle incrémental MEM 16 IE

magnétique5 Vcc

Le MEM 16 est un codeur incrémental magnétique. Il s'agit d'un codeur à arbre creux fiable et peu coûteux qui peut être fixé rapidement et facilement sur des arbres de moteurs de différentes tailles. Le codeur est conçu pour les moteurs sans balais, les applications de rétroaction du moteur et le contrôle de la vitesse de rotation contrôle de la vitesse de rotation. Le MEM 16 est un système en temps réel pour les applications à grande vitesse et les environnements difficiles environnements difficiles. Le codeur fournit deux sorties rectangulaires en quadrature (déphasées de 90 degrés) pour le comptage et les informations de direction pour le comptage et les informations de direction. La résolution du codeur est déterminée par le nombre de comptes par révolution (CPR). L'alimentation est de 5V. L'alimentation et les signaux sont fournis par un connecteur Molex à 4 broches. Caractéristiques taille réduite : 16,0 mm de diamètre x 22,6 mm de longueur - Assemblage rapide et facile - Canaux de sortie : 2 (quadrature) alimentation : 5 VDC. résolution jusqu'à 1024 CPR (comptes par révolution) - Type de sortie : Compatible TTL - Fréquence jusqu'à 500 kHz - Vitesse de rotation jusqu'à 100.000 rpm * Diamètre maximal de l'arbre : 3,175 mm (1/8") ♦ Conforme à la directive européenne 2011/65/EG (RoHS)
