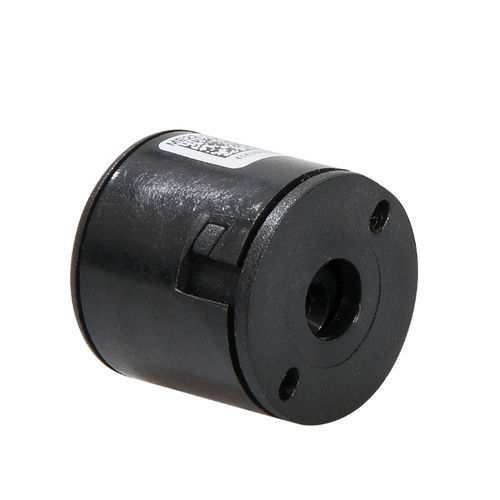

Codeur d'angle incrémental MEC 22

optique

Le MEC22 est un codeur optique haute résolution à arbre creux qui peut être fixé rapidement et facilement sur des arbres de moteur de différentes tailles. Le codeur fournit deux sorties rectangulaires en quadrature (déphasées de 90 degrés) pour les informations de comptage et de direction, ainsi qu'un canal d'indexation (une puise par révolution). La résolution du codeur est déterminée par le nombre de comptes par révolution (CPR). L'alimentation et les signaux sont fournis par un connecteur Molex à 5 broches. Caractéristiques - Petite taille : 22,0 mm de diamètre x 21,9 mm de longueur. - Assemblage rapide et facile sans toucher les composants sensibles - Sortie quadrature à deux canaux (A / B) - Sortie quadrature à deux canaux avec puise d'index (A - / B /1) - Alimentation électrique : 5 VDC - Type de sortie : Compatible TTL - Circuit de sortie : pull-up - Résolution jusqu'à 2048 CPR (comptes par révolution) - Diamètre maximal de l'arbre : 9,525 mm (3/8") - Conforme à la directive européenne 2002/95/EG (RoHS)
