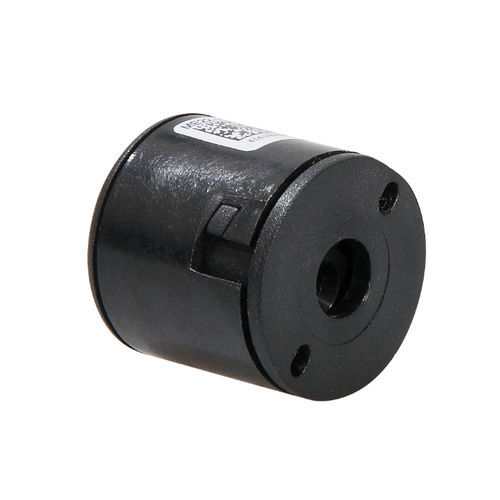

Codeur d'angle incrémental ME 22

optique

Le ME22 est un codeur optique à arbre creux fiable et peu coûteux qui peut être fixé rapidement et facilement sur des arbres de moteurs de différentes tailles sur différentes tailles d'arbres de moteur. Le codeur fournit deux sorties rectangulaires en quadrature (déphasées de 90 degrés) pour le comptage et les informations de direction pour le comptage et les informations de direction. La résolution du codeur est déterminée par le nombre de comptes par révolution (CPR). L'alimentation et les signaux sont fournis par un connecteur Molex à 5 broches. Caractéristiques - Petite taille : 22,0 mm de diamètre x 21,9 mm de longueur. - Assemblage rapide et facile sans toucher les composants sensibles - Canaux de sortie : 2 (quadrature) - Alimentation électrique : 5 VDC - Type de sortie : Compatible TTL - Circuit de sortie : pull-up - Résolution jusqu'à 360 CPR (comptes par révolution) - Diamètre maximal de l'arbre : 9,525 mm (3/8") - Conforme à la directive européenne 2011/65/EU (RoHS)
