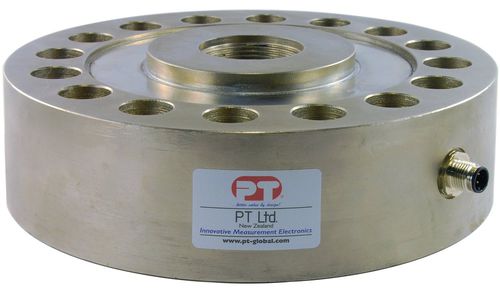

Capteur de force en traction compression LPCH series

type pancakepar jauge de contraintede pesage

Capteur de pesage universel de haute précision - LPCH (1t ~ 100t Nickel Plated Tool Steel) Machine d'essai de traction/compression, grue, exploitation minière de grande capacité Le LPCH est un capteur universel idéal pour le pesage en traction et en compression. Sa grande précision, associée à une capacité de surcharge élevée, en fait un choix populaire pour les essais de matériaux, le pesage aérien et le pesage surbaissé. Construit en alliage d'acier et étanche selon la norme IP67, il est également doté de trous encastrés pour un montage en affleurement. Le LPCH est équipé d'un connecteur de capteur M12 standard, étanche à IP67, et est fourni avec un connecteur d'accouplement droit. Le connecteur simplifie l'installation et la maintenance. Le type et la longueur de câble adaptés aux exigences de l'installation peuvent être sélectionnés parmi nos différents packs de câbles. Les câbles à six fils doivent être installés en connectant le Sense+ avec l'Excitation+ à la borne 1 et le Sense- avec l'Excitation- à la borne 2 à l'intérieur du connecteur. SPECIFICATIONS - Signal de sortie à la capacité : 2±0,01 mV/V - Erreur de linéarité : < 0,020% FSO - Non-répétitivité : < 0.020% FSO - Erreur combinée : < 0.030% FSO - Hystérésis : < 0.020% OSA - Fluage/(30 mins.) : < 0.020% OSA - Équilibre du zéro : < 2 % de la capacité - Effet de la température sur la portée (/10C) : < 0.02% OFS - Effet de la température sur le zéro/10ºC : < 0.02% FSO - Plage de température de fonctionnement : -35 ~ 65 C - Plage de température compensée : -10 ~ 50 C - Plage de température de stockage : -50 ~ 85 C - Excitation +ve : broche de connecteur 1 - Signal +ve : Broche de connecteur 4 - Charge de service : 100% de la capacité - Charge de sécurité : 150% de la capacité - Charge latérale de sécurité : 100% de la charge axiale - Charge ultime : 300% de la capacité - Résistance d'entrée : 750Ω ±5Ω
