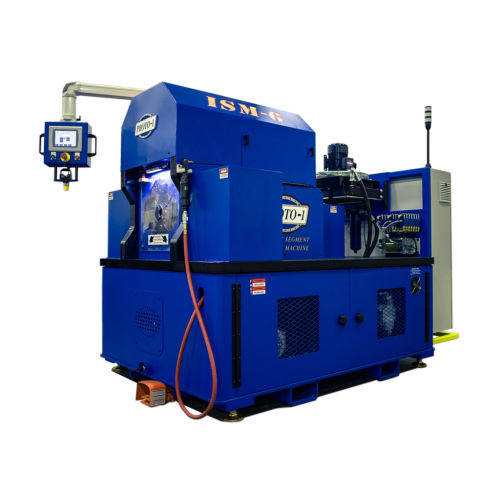

Machine de formage d'extrémité de tube ISM-6

de métalCNC

DESCRIPTION : L'ISM-6 est une profileuse d'extrémités segmentée à indexation automatique pour tubes et tuyaux de 2" à 6". L'indexation programmable de l'outillage de centrage avec mâchoires extérieures permet de maintenir une forme et une concentricité correctes. Proto-1's ISM-6 End Form Applications : réduction de tube, expansion de tube, perlage, emboutissage, évasement, grand bourrelet, et norma ball. Caractéristiques techniques Diamètre du tube : 1.5" - 6.0" Paroi du tube : 0,020 po - 0,083 po Des perles : 2.5" - 6.0" Expansion : Jusqu'à 1" de diamètre Temps de cycle : 8 - 30 secondes selon la forme finale et le type de matériau Vérins hydrauliques de serrage : (4)3,25" d'alésage et 2" de course Vérins hydrauliques de timon d'attelage : "Alésage de 4 po et course de 6 po Dimensions : 80.0" longueur x 44.2" largeur x 74.9" hauteur Caractéristiques standard Garantie : Un an à compter de la date de livraison Tension : Standard (480v/60hz/3phase) Contrôles : Allen Bradley PLC Écran opérationnel : Écran tactile IHM Allen Bradley Réservoir d'huile : 25 gallons Refroidissement de l'huile hydraulique : Système de refroidissement par air pulsé Couleur de la peinture : Proto-1 bleu Début du cycle : Pétale de pied Technologie FAST Caractéristiques de sécurité Estop sur le bras oscillant Point de consignation pneumatique Point de consignation électrique Capots et portes verrouillés Facultatif Des certifications UL ou CUL peuvent être ajoutées pour un coût supplémentaire D'autres options d'alimentation sont disponibles et peuvent faire l'objet d'un devis Contrôle personnalisé disponible sur demande et peut faire l'objet d'un devis Des luminaires sur mesure pour la tuyauterie Refroidissement par eau disponible sur demande Dispositifs de sécurité personnalisés disponibles sur demande Peinture sur mesure disponible sur demande
