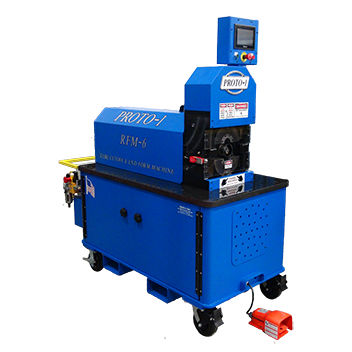

Machine de formage d'extrémité de tube RFM-6

de métalCNCde précision

DESCRIPTION : La RFM-6 est une machine rotative de formage et de tronçonnage pour tubes et tuyaux de 1.5"- 6.0" de diamètre. La machine a la capacité de couper des tubes jusqu'à 5.0". Notre RFM-6 est le leader de l'industrie dans le domaine de la technologie de tronçonnage des tubes et offre une coupe rapide et sans copeaux après pliage. Le RFM-6 peut traiter les matériaux les plus résistants tels que le titane et l'inconel. Proto-1's RFM-6 End Form Applications : rognage et tronçonnage, réduction de tube, rainurage, perforation, perlage, perlage, moletage, évasement, encochage, grand bourrelet, et norma ball. Caractéristiques techniques Diamètre du tube : 1.5" -6.0" Paroi du tube : 0,020 po - 0,095 po Temps de cycle : 4-13 secondes selon la forme finale et le type de matériau Bouteilles d'air à collier : (2) Alésage de 6 po et course de 2 po Vérin d'air de timon d'attelage : "Alésage de 6 po et course de 2 po Cylindre d'air de démarrage : alésage de 2" et course de 8" pour l'éjection de la ferraille Dimensions pour monotête : 66.1" longueur x 31.1" largeur x 71.4" hauteur Dimensions pour double tête : 67.9" longueur x 48.0" largeur x 71.5" hauteur Caractéristiques standard Garantie : Un an à compter de la date de livraison Tension : Standard (480v/60hz/3phase) Opération : Pneumatique Contrôles : Allen Bradley PLC Écran opérationnel : Écran tactile IHM Allen Bradley Couleur de la peinture : Proto-1 bleu Début du cycle : Pédale de commande Technologie FAST Caractéristiques de sécurité Point de consignation pneumatique Commutateur RF ID sur le capot pour arrêter l'énergie à l'ouverture Protecteur en Lexan avec clé d'interverrouillage Point de consignation électrique Facultatif Modèle à double tête disponible pour différentes opérations ou tailles Embout d'ébavurage pour finition d'extrémité avant/après le processus (tête simple uniquement) Fixation de came pour permettre à la machine de former des tubes de 1,5" à 5/8" Servomoteur électrique Exlar pour un réglage rapide et précis Machine disponible en version hydraulique si la consommation d'air est un problème
