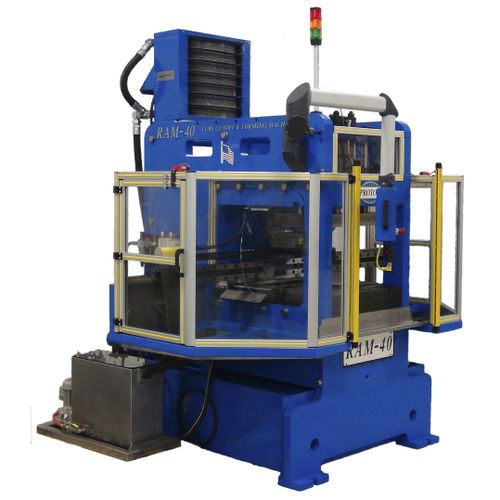

Machine de formage d'extrémité de tube RAM-40

de tubesde métalCNC

Description Machine de formage progressif à 7 positions de 40 tonnes pour tubes et tuyaux de 0.125"- 5.0" de diamètre. Le Ram-40 a la capacité de couper le tube pour l'après-cintrage. La technologie de tronçonnage des tubes de Proto-1 est à la pointe de l'industrie et permet un tronçonnage rapide sans bavures. Proto-1's RAM-40 End Form Applications : offset expanse, coiffe, perçage, trim/form, réduction de tube, cintrage, pliage, emboutissage, cannelure, rainurage, perforation, perlage, perlage, évasement, encochage et gros cordon. Caractéristiques techniques Diamètre du tube : .125" - 5.0" Paroi du tube : .020" -.083" Temps de cycle : 8-30 secondes selon la forme finale et le type de matériau Serre-cylindres hydrauliques (40 tonnes verticales avec alésage de 6" et course de 8") Vérin hydraulique Ram (40 tonnes horizontal avec alésage de 6" et course de 14") Barre d'inverseur d'outillage : inverseur à servocommande à 7 positions (1 tube d'arrêt et 6 outils) Dimensions : 95.2" longueur x 96.8" largeur x 106.6" hauteur Caractéristiques standard Garantie : Un an à compter de la date de livraison Tension : Standard (480v/60hz/3phase) Contrôles : Allen Bradley PLC Écran opérationnel : Écran tactile IHM Allen Bradley Réservoir d'huile : 200 gallons Refroidissement de l'huile hydraulique : Système de refroidissement par air pulsé Refroidissement des pièces/outils : Système de refroidissement par inondation avec bac d'égouttement Couleur de la peinture : Proto-1 bleu Début du cycle : Commutateur à doigt Technologie FAST Caractéristiques de sécurité Barrières immatérielles E-stop sur le bras oscillant Point de consignation pneumatique Point de consignation électrique Facultatif Des certifications UL ou CUL peuvent être ajoutées pour un coût supplémentaire D'autres options d'alimentation sont disponibles et peuvent faire l'objet d'un devis Contrôle personnalisé disponible sur demande et peut faire l'objet d'un devis Des luminaires sur mesure pour la tuyauterie Refroidissement par eau disponible sur demande Dispositifs de sécurité personnalisés disponibles sur demande Peinture sur mesure disponible sur demande
