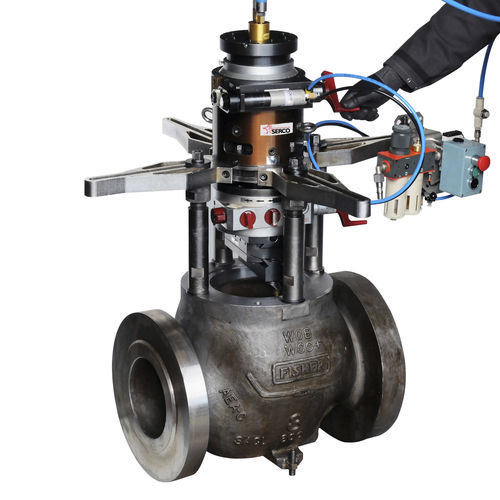

Dresseuse de faces portable TU 1100

hydrauliquepneumatiqueautomatique

L’unité d’usinage SERCO TU 1100 permet de réaliser des usinages jusqu’à un Ø de 1100 mm. Des bras de renfort spécialement adaptés permettent d´augmenter sa capacité. Elle dispose, à l’identique des TU 400 et TU 600, d’avances automatiques. Sa conception lui confère une rigidité telle qu´elle peut également usiner des sièges de vannes jusqu’à des profondeurs de 500 mm. Il est possible de réaliser différents profils de surfaces de joints en fonction des applications à considérer. Quelques exemples : •Stock Finish (généralement requis lorsque la surface est en contact avec un joint d’étanchéité, la surface du joint comporte une rainure spiralée continue) •Spiral Serrated Comme roulement le stock finish, le fini dentelé spiralé crée une gorge spiralée généralement réalisée avec un outil à 90 ° créant ainsi une géométrie en V avec un angle de 45° •Cold water finish : mis en œuvre lorsque les surfaces des brides sont en contact direct sans utilisation de joints d’étanchéité •Concentric Serrated : denture concentrique, gorges concentriques placées à distance constante Afin d’usiner un maximum de surfaces, l’unité d’usinage SERCO TU 1100 peut se fixer sur une surface extérieure grâce à un système de fixation par chaine SERCO FC 1150 spécifiquement étudié roulement cette machine. L’unité d’usinage SERCO TU 1100 peut également être utilisée avec le système « RTJ » et ainsi réaliser des usinages coniques - gorges RTJ. Le système « FSTG 1000 » est un dispositif de fixation conçu roulement le montage des machines SERCO TU1100 - TU1200 - TU1400 - SERCO XP 900NG sur une bride afin de rendre possible l’usinage de la portée de goujon de cette bride.
