Dresseuse de faces RTJ

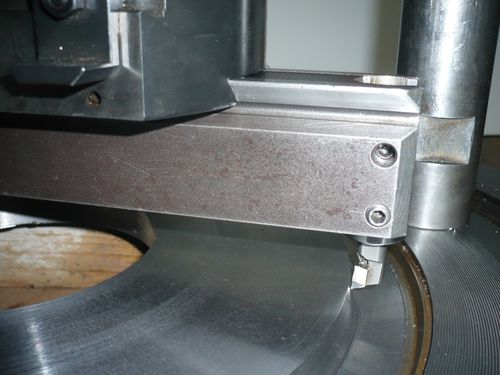

Réalisation de portées de gorge RTJ: - Usinage conique – Usinage de 2 pentes, intérieure et extérieure avec une angulation de 23° par rapport à la verticale. - Usinage du fond de gorge. Les usinages coniques pour portée de gorge RTJ sont réalisés avec une avance automatique effectuée par conjugaison des avances radiale et axiale de la machine portable SERCO. Précision angulaire / Précision d’usinage: 1/100e mm / Rugosité: Ra 1.6. La machine SERCO RTJ ainsi équipée permet un: - Usinage horizontal – surfaçage - Usinage vertical – alésage - Usinage conique – RTJ (23°) ou tout autre angle (30°, 45° etc.) Principe technique RTJ: - Renvoi d’angle: pris sur le retour rapide de la tête à aléser. - Cardan: permettant la transmission verti-cale du mouvement de rotation. - Ensemble Pignon / Roue: entraînement en rotation du pignon par le cardan. La roue est positionnée sur le support de vernier de la machine. - Embrayage: permettant d’engréner le pi-gnon sur la roue afin d’engendrer le mou-vement de descente selon l’angle prédéfini au préalable. - mouvement de descente selon l’angle défini au préalable.
