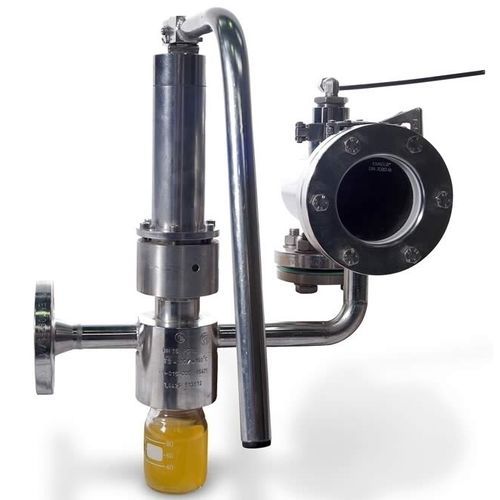

Échantillonneur de liquide Delta P

à videà volume fixe

OTRS - Extrait un échantillon liquide des réacteurs et des cuves par l'intermédiaire d'un tube plongeur. - L'échantillon est représentatif, de volume fixe et ne peut pas déborder de la bouteille d'échantillonnage. - Les grands orifices de vanne et l'espace mort minimal empêchent le colmatage. - Toutes les pièces en contact avec le liquide sont fabriquées à partir de matériaux résistants à la corrosion. Fonctionnement - Le tube plongeur est purgé à l'azote. - Le vide est appliqué et l'échantillon est aspiré à travers le tube de support qui déborde et remplit la chambre d'échantillonnage. - L'azote est appliqué et l'excédent d'échantillon dans la chambre d'échantillonnage est drainé. - Le volume fixe d'échantillon dans le tube vertical est transféré dans le flacon d'échantillon. Caractéristiques - Robinet à boisseau sphérique d'isolation revêtu de PFA. - Vanne d'échantillonnage en Hastelloy®. - Chambre et bouteille d'échantillonnage en verre borosilicate. - Protection contre le débordement et clapet anti-retour. - Joints toriques en Kalrez®. - Raccord de bouteille standard ISO GL 45. - Pression nominale : 0 à 10 bar manométrique - Température : -20° C à 180° C Options : -20° C à 180° C - Panneau des utilités pour l'azote, le vide et l'évent comme dans le modèle de travail. - Bloc de septum d'aiguille avec armoire pour le transfert confiné de l'échantillon dans le flacon. - Boîte à gants pour les applications OEL à haut confinement. - Le raccord du flacon d'échantillon peut être usiné pour s'adapter au flacon fourni par le client Échantillonneur basse température L'échantillon est représentatif Fonctionnement - L'échantillon est prélevé dans le processus et acheminé vers l'échantillonneur - L'échantillon est isolé dans la chambre d'échantillonnage - La pression est évacuée - L'opérateur prélève l'échantillon requis - L'excès est purgé vers le réacteur Caractéristiques - Hastelloy C22 ou acier inoxydable 316 - Différents montages à brides possibles. - Température -100° à 180°C. Options - Peut être équipé d'une armoire de confinement ou d'une boîte à gants. - Le raccord de la bouteille d'échantillon peut être usiné pour s'adapter à la bouteille fournie par le client.
