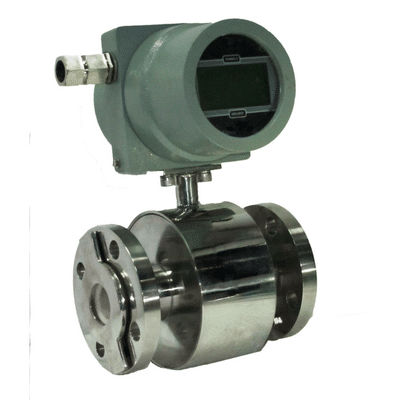

Débitmètre électromagnétique

magnétiquepour liquidesà bride

Construction d'un débitmètre électromagnétique La partie électronique se compose d'un indicateur de débit de type tête qui contient une puce de contrôleur à microprocesseur montée sur le circuit électronique. Il a l'affichage LCD, qui montre le débit actuel et le débit commutatif total. Aussi, a une fonction de transmission de sortie 4-20 mA et de communication RS 485 avec alarme de débit haut et bas. Son fonctionnement nécessite une alimentation externe de 24 VDC ou 230 VAC. La partie mécanique se compose d'un tube d'écoulement, d'un revêtement en PTFE ou en néoprène, d'une électrode, d'une bobine magnétique, d'un raccord à bride. Le matériau du tube d'écoulement n'est pas en contact avec le fluide et doit être en matériau non magnétique tel que l'acier inoxydable 304 ou 316. Le choix du matériau de revêtement doit être fait en fonction de la température, des propriétés corrosives et de la compatibilité du fluide mesuré. Le néoprène peut résister à la corrosion acide et alcaline et peut résister à la température jusqu'à 80˚C, mais il est résistant à l'usure. Comme le PTFE (Téflon) a une faible résistance à l'usure et ont une bonne compatibilité avec presque tous les acides forts, les produits chimiques, la corrosion alcaline, l'eau ETP, les boues de déchets. Et peut supporter des températures jusqu'à 180˚C. Le choix du matériau de l'électrode doit se faire en fonction de la corrosivité du fluide mesuré Caractéristiques silencieuses Total / total cumulé / débit Vérification automatique de la vidange et du remplissage de la canalisation Temps de réponse ultra-rapide 4-20mA et sortie impulsionnelle alarme haute et basse (sortie 2 relais) Modbus (RS485) Peut manipuler des boues et des particules lourdes Bonne précision (0,5 à 1%) Peut bien réagir aux changements rapides de débit
