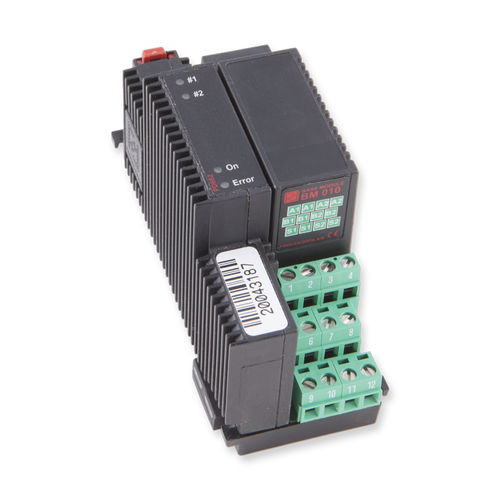

Module d'interface RS-485 PD662

optiquede puissance

Interface P-NET de redondance, convertisseur RS-485 vers Light-Link. - Fournit un lien redondant et transparent entre le Light-Link optique et un P-NET RS-485 dupliqué. - Scanne fréquemment les liens de communication RS485 pour vérifier le bon fonctionnement des réseaux de communication - Aucune programmation requise, mais quelques paramètres doivent être configurés - Auto-test interne avancé - Large gamme d'alimentation électrique - Large plage de température - 2 LEDs pour le port RS485 1 et le port RS485 2 - 2 LEDs pour la mise sous tension et l'indication d'erreur L'interface de redondance PD 662 P-NET est l'un des nombreux modules standard de la gamme PD 600. Son but principal est de fournir un lien redondant et transparent entre le Light-Link optique et un P-NET RS485 dupliqué. Le module scanne fréquemment les liens de communication RS485 pour vérifier si les réseaux de communication fonctionnent correctement. Le PD 662 s'assure que le cluster local de modules (c'est-à-dire le groupe de dispositifs dont le PD 662 lui-même est un composant), recevra des données via l'un des deux ports RS485 P-NET, et que les données du cluster local seront transmises aux deux ports RS485 P-NET. Si, par exemple, le port P-NET 1 est actif, et qu'un court-circuit ou une rupture de câble est détecté, le PD 662 passera automatiquement au port P-NET 2. Le module lui-même n'exige aucune programmation, mais une adresse d'esclave de P-NET et quelques autres paramètres doivent être configurés. Le PD 662 est utilisé avec un module de base BM 010. Le PD 662 a deux interfaces RS485 P-NET isolées galvaniquement, et une interface de communication P-NET Light-Link qui est utilisée pour communiquer avec d'autres dispositifs P-NET montés localement utilisant l'interface optique Light-Link.
