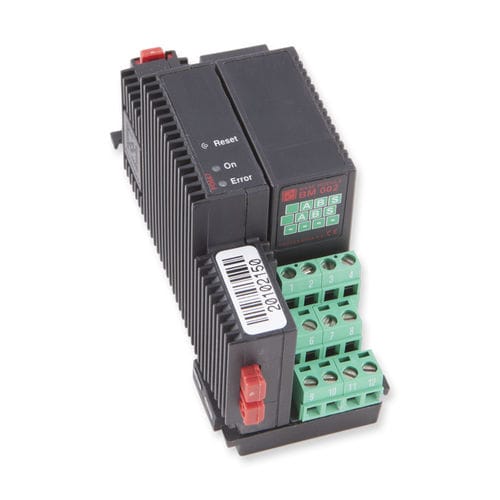

Module d'interface RS-485 PD667

PROFIBUSPROFIBUS DPde puissance

Profibus DP-V0 Caractéristiques essentielles Maître - Interface RS485 pour Profibus - Interface Light-Link pour P-NET - Auto-test interne avancé - Large gamme d'alimentation électrique - Large gamme de températures - LED de mise sous tension - LED d'indication d'erreur L'interface maître PD 667 Profibus DP offre un moyen simple d'utiliser les appareils Profibus dans un système de contrôle P-NET. Cela ouvre la possibilité d'intégrer des dispositifs qui ne sont disponibles qu'avec une interface Profibus DP, de manière transparente dans un système P-NET. Elle utilise un module de base BM 002. Communication Le module PD 667 contient une interface RS485 pour Profibus et une interface Light-Link pour P-NET. Tous les échanges de données avec les esclaves Profibus sont effectués vers/depuis les matrices de mémoire dans le PD 667. Les dispositifs de P-NET sur le réseau peuvent lire ou écrire dans ces secteurs et en faisant lire des données de ou envoyer des commandes aux esclaves de Profibus. Limitations Le PD 667 met en application les dispositifs essentiels de la fonctionnalité de maître de Profibus DP V0 pour permettre la communication bidirectionnelle entre deux types de bus de champ. Les limitations principales sont : Pas de multi-maître, pas de procédures de manipulation de jetons, max. 19200 bps, max 8 esclaves, pas de synchronisation et de gel, pas de groupe d'esclaves, pas d'alimentation 5-volt pour la terminaison. Configuration Le module lui-même ne nécessite aucune programmation. Les paramètres du réseau Profibus et les configurations des esclaves sont saisis dans un tableau via VIGO. Le PD 667 soutient (par esclave de Profibus) : 0..244 octets d'entrée 0..244 octets de sortie Cohérence complète des données Esclaves d'entrée et de sortie / Esclaves d'entrée seulement / Esclaves de sortie seulement Données de diagnostic, automatiquement et sur demande Signal pour de nouvelles données / nouvelles données de diagnostic disponibles État du protocole.
