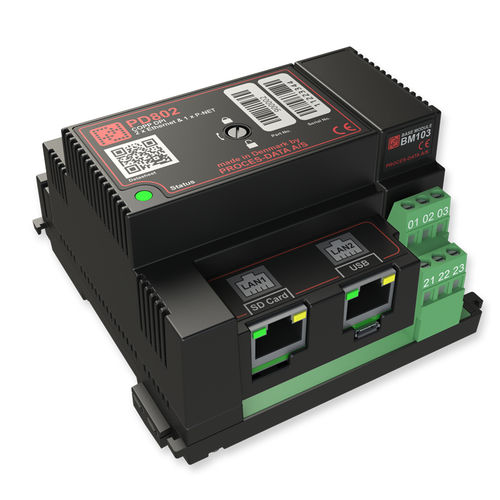

Module E/S numérique PD802

EthernetRS-485RS485

Type d'intelligence de processus distribué, P-NET via Light-Link, RS-485, interface USB, Dual 100 Mbit Ethernet - Contrôleur d'automatisation de processus - Programmable en COPP - P-NET via Light-Link, RS485 et Ethernet - Commutateur double 100 Mbit Ethernet - Interface USB - 256 MByte RAM, 16 MByte Flash, 32 KByte MRAM - Batterie de secours - Emplacement pour carte Micro SD - Large plage de températures - Large gamme d'alimentation électrique - Faible consommation d'énergie Un PD 802 DPI est utilisé pour fournir une intelligence programmable pour le cluster local via différentes interfaces de communication : P-NET Light-Link, P-NET RS485 et deux ports Ethernet utilisantP-NET via UDP. L'appareil est programmable en COPP, ce qui signifie qu'une application d'automatisation partielle ou complète peut être construite et téléchargée par l'utilisateur. Le programme peut utiliser des composants prêts à l'emploi pour contrôler et surveiller n'importe quelle application de processus ou de machine, à la fois localement dans l'appareil mais aussi via le réseau en interagissant avec d'autres appareils. Le PD 802 est utilisé avec le module de base BM 103 qui fournit la connexion d'alimentation et la connexion pour toutes les interfaces de communication. Le dispositif peut être fixé au module de base au moyen d'une vis. 1 x P-NET (RS-485) IEC 61158 Type 4 1 x P-NET (Light-Link) IEC 61158 Type 4 2 x Ethernet (modulaire) 10 BASE-T / 100 BASE-TX 1 x USB 2.0 Micro-AB Mémoire FLASH embarquée 16 MByte RAM 256 MByte MRAM 32 KByte Extension de mémoire (4 - 32 GByte) Emplacement pour carte Micro SD Spécifications d'alimentation Tension d'alimentation nominale 24 VDC Plage de tension d'alimentation 12 - 32 VDC Courant de pointe - Démarrage (@ 24 VDC) 0,3 A Consommation électrique typique (@ 24 VDC) 1,5 W Batterie pour la sauvegarde et l'UPS - Li Poly externe 3,7 V, 830 mAh Conditions environnementales
