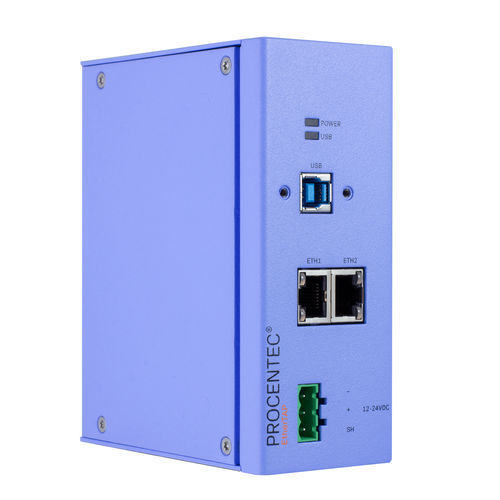

Appareil de surveillance d'alarme 513-20011A

de mercureEthernetPROFINET

EtherTAP2 permet la surveillance passive du trafic Ethernet industriel. Il réduit l'équipement nécessaire à l'analyse du réseau car il suffit d'un Atlas, d'un Mercury ou d'un PC et d'un EtherTAP2. Diagnostic passif Temps de cycle par appareil Gigue positive et négative des messages Nombre de paquets perdus Déclencheurs d'alarme La fonction EtherTAP - Message Analysis vous permet d'effectuer une analyse approfondie du trafic PROFINET en plaçant un EtherTAP entre les appareils qui échangent du trafic PROFINET (généralement entre un contrôleur et le premier commutateur). Pour rendre l'écoute disponible, assurez-vous que vous avez : Une licence correcte Un EtherTAP placé entre deux appareils communiquant sur PROFINET Une mesure en cours Vue d'ensemble du réseau et détails des appareils Lorsque vous cliquez sur la tuile du tableau de bord, vous pouvez lire quatre types de données : Le temps de cycle par appareil Les appareils PROFINET envoient des données sur une base très périodique, appelée temps de cycle. Les temps de cycle sont définis en millisecondes. Gigue positive et négative des messages en pourcentage du temps de cycle La gigue est l'écart d'un message par rapport au temps de cycle prévu. Exemple : si un appareil envoie un message toutes les 4 ms, un retard de 4 ms supplémentaires entraîne une gigue de 100 %. Si le message est en avance de 1 ms, une gigue de 25 % est signalée. Les messages en avance et en retard sont indiqués en pourcentage absolu.
