Unité de bridage mécanique

manuellepneumatiquepour soudage

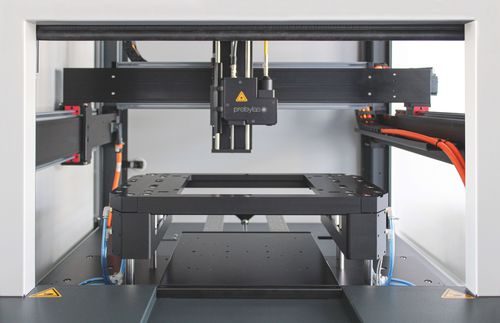

L’unité de serrage sert à comprimer les pièces à souder pendant le processus de soudage. Les pièces sont placées dans le logement pour pièce situé sur le tiroir. La plaque de serrage s’abaisse par actionnement pneumatique ou électrique et comprime les pièces. L’outil de pression peut être une plaque de verre transparente pour le laser ou une plaque métallique dotée de fraisages spéciaux destinés au faisceau laser. Pour le contrôle des processus et de la qualité, il est possible d’équiper l’unité de serrage de capteurs de mesure de déplacement ou de capteurs de force. Les capteurs de mesure de déplacement permettent de surveiller la course de serrage et, pour les processus de type simultané ou quasi-simultané, la course de tassement dans le processus de soudage. Caractéristiques techniques petite unité de serrage grande unité de serrage Taille du contour de soudage 150 x 100 mm 240 x 240 mm Largeur de pièce maximale 210 mm 300 mm Force de serrage maximale 2300 N 7000 N Course de serrage maximale 20 mm (extensible en cas de besoin) Hauteur tiroir - plaque de serrage 55 mm, extensible par étapes de 20 mm Mouvement tiroir manuel, pneumatique ou électrique Production de force de serrage pneumatique (6 bars) ou électrique (servomoteurs)
