Plaque à orifice PO

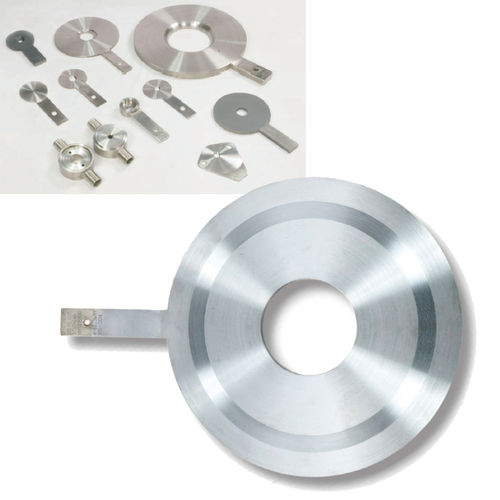

Concentrique à Arête Vive Carrée La plaques à orifice concentrique à arête vice carrée est couramment utilisée pour la mesure de débit. Elle dispose de caractéristiques spéciales, des structures simples et d'une grande précision. Elle est très facile à installer et à remplacer. Les plaques à orifice sont correctement finies aux dimensions conformes à la norme applicable (rugosité de la surface, planéité). Ces plaques sont recommandés pour les mesures de débits de liquides propres, des gaz et de la vapeur, pour des nombres de Reynolds variant de 10 000 à 10 000 000. Excentrée Utilisée pour les liquides contenant des particules solides qui sont susceptibles de produire des sédiments ou des vapeurs d'eau pouvant contenir des condensats, ce diaphragme est utilisé avec un orifice excentré vers le bas de manière à éviter les sédiments. De même, pour les gaz ou vapeurs, le diaphragme peut être installé un orifice excentré vers l'alésage de la tuyauterie pour éviter la présence de gaz ou de vapeur à proximité. Segmentaire Les plaques à orifice segmentaires sont utilisées quand il y a d'importantes quantités d'eau ou d'air entrainées ou des particules en suspension dans l'e fluide. Cela permet d'éviter des accumulations à l'avant de la plaque. L'orifice excentré est placé en bas pour les gaz et en haut pour les liquides. Bords profilés Le bord d'entrée de l'alésage de cette plaque à orifice est arrondi en quart de cercle. Ce diaphragme est généralement utilisé pour des fluides visqueux et pour les nombre de Reynolds entre 2000 à 10000. Entrée conique Ces plaques à orifice à entrée conique sont utilisées pour les faibles nombre de Reynolds entre 80 à 2000.
