Vanne de contrôle de débit RD-100 series

à levierpour huilepour moteur hydraulique

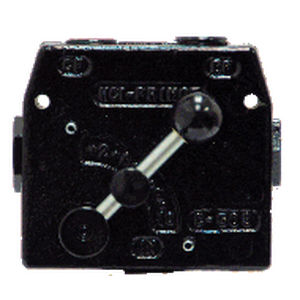

Vanne de régulation du débit modèle RD-100 - 30 GPM SPÉCIFICATIONS Cote de pression Pression maximale de fonctionnement ........ 3000 psi Evaluation des flux ..................................... 30 GPM Filtration : Pour les vannes à usage général, fluide la propreté doit être conforme à la norme ISO 4406 19/17/14 niveau Température maximale de fonctionnement................ 180°F Poids .................................... Environ 8 livres SPÉCIFICATIONS La vanne PRINCE est une vanne de régulation de débit réglable à pression compensée. En tournant la poignée, le débit sortant de la "CF", ou orifice à débit contrôlé, peut varier d'environ 0 au débit contrôlé maximum indiqué dans le tableau ci-dessous. Tout débit restant est dévié vers le "EF" ou l'orifice de débit excédentaire. Ce débit peut être utilisé pour alimenter un autre circuit ou peut être renvoyé dans le réservoir. Une fois que le débit contrôlé est réglé, il reste presque constant avec des variations de pression sur les ports de débit contrôlé ou de débit excédentaire. Remarque : si, en cours de fonctionnement, l'orifice d'écoulement contrôlé est bloqué, la vanne compensera de manière à couper l'écoulement vers l'orifice excédentaire. Ces vannes peuvent également être utilisées comme un contrôle de débit restrictif en bouchant l'orifice de débit excédentaire. Les modèles de vannes PRINCE RDRS-100 et RDRS-1900 ont une soupape de surpression réglable intégrée. Pour ces modèles, l'orifice de débit excédentaire doit être raccordé au réservoir. Il convient de noter que chaque fois que ces soupapes ou toute autre soupape sont utilisées pour contourner ou restreindre, de la chaleur d'écoulement sera générée. Des mesures peuvent être nécessaires pour éviter que la température du pétrole ne devienne trop élevée.
