Codeur linéaire incrémental PCMT series

magnétiquesinusoïdalultra robuste

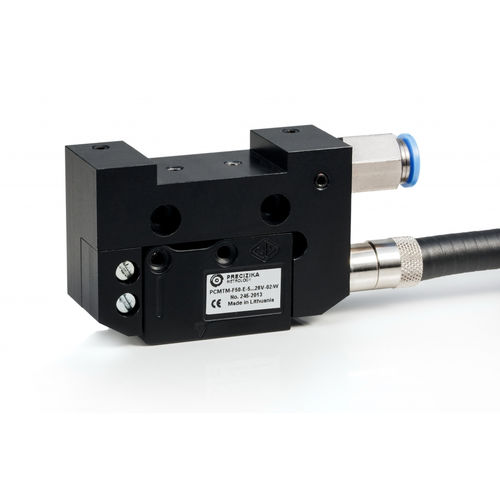

Le codeur est utilisé pour convertir les déplacements linéaires des principaux composants de la machine en signaux électriques contenant des informations sur la valeur et la direction du déplacement. Le codeur est destiné à être utilisé dans des conditions particulièrement difficiles. Il est protégé contre les produits des processus technologiques et des actions mécaniques. L'encodeur se compose d'une bande magnétique métallique MP, d'une tête de lecture et d'un rail profilé PS avec bande de protection. La longueur de la bande magnétique peut atteindre 50 m (MP500 jusqu'à 20 m). L'encodeur peut être fourni avec un actionneur externe de signal de zéro (aimant), ce qui permet l'utilisation d'une des nombreuses marques de référence faites sur la bande magnétique. L'actionneur de signal zéro n'est pas nécessaire si l'on utilise la bande magnétique avec des marques de référence fabriquées selon les exigences du client (MP200Z). La tête de lecture est équipée d'une LED qui indique le passage de la marque de référence à travers la tête. Dans le codeur PCMT, l'air comprimé (P = 600 kPa) est soufflé dans le champignon pour nettoyer la surface du rail des petits fragments. Deux versions de signaux de sortie sont disponibles : - PCMT-F - Signaux à ondes carrées, avec électronique de subdivision intégrée pour l'interpolation. - PCMT-AV - Signaux sinusoïdaux, d'une amplitude d'environ 1 Vpp, qui nécessitent une électronique de subdivision externe.
