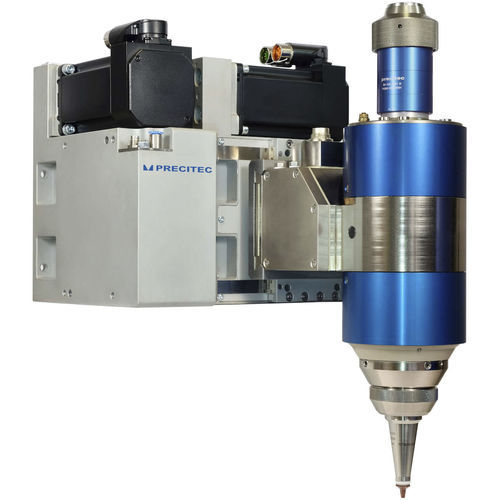

Tête de découpe laser FormCutter Plus

multi-axe3D

Le FormCutter Plus permet la découpe de géométries complexes avec la plus haute précision. Il convainc notamment sur les applications robotisées agiles de l'industrie automobile avec les meilleures qualités de découpe. Avantages • Découpe laser 3D complexe Le FormCutter Plus est un système qui consiste en des axes X/Y et une tête de découpe avec un axe Z. Il est en général fixé sur un bras robot. Le robot positionne le système au dessus de la zone à usiner puis le process de découpe commence. Le système FormCutter Plus guide la tête de découpe suivant la géométrie programmée et génère une découpe de haute précision. Le mouvement de découpe est beaucoup plus précis et prends beaucoup moins de temps que lorsque réalisé par le robot. Les applications classiques dans l'industrie automobile sont la découpe de trous de fixation des antennes ou de rails de toit dans la carrosserie du véhicule. Mais aussi dans la production de camions ou utilitaires où sont gérés une diversité importante de trous et accès. • Simple et robuste et fiable Les lignes de production complexes sont souvent équipées de systèmes de découpe laser 3D. Ils travaillent dans des environnements exigeants et doivent répondre à des spécifications contraignantes. La longue durée de vie du FormCutter Plus, son design effilé et les connections électriques et fluides facilement accessibles dans la partie haute sont des fonctions attractives pour l'intégration économique au sein des systèmes automatisés. Données techniques • Zone de travail : 50 x 50 mm • Distances focales de collimation : 75, 100mm, Focalisation : 75,100, 125 mm • Hauteur : 560 mm (FF100) • Dimensions: 245 x 265 mm
