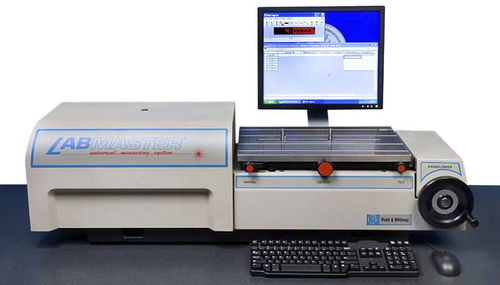

Machine de mesure de diamètre LMU-175

de longueurd'épaisseurà laser

La norme de précision ... et l'instrument le plus populaire dans l'industrie depuis plus de 31 ans ! Avec une incertitude de 2 millionièmes de pouce (50 nanomètres), le Labmaster Universal - modèle 175 convient à pratiquement toutes les applications de mesure interne (ID), externe (OD) et de la même dimension latérale (SD*). Cette machine universelle de mesure de la longueur (ULM) basée sur un laser a été développée par Pratt & Whitney pour les laboratoires d'étalonnage de jauges qui ont besoin de mesurer avec précision la longueur, le diamètre extérieur, le diamètre intérieur, le diamètre primitif, l'avance, le diamètre majeur/mineur, la conicité, le déplacement linéaire et l'épaisseur. L'interféromètre laser, le décalage d'Abbe nul et la grande table de mesure (capacité de 100 lb [45 kg]) avec contrôle de la position centrale, de la hauteur, du tangage et du lacet garantissent une grande précision. La glissière à coussin d'air de précision commandée par ordinateur et les sondes de mesure éliminent les erreurs dues à l'influence de l'opérateur, couramment observées avec les méthodes de mesure traditionnelles, en maintenant une force constante. L'usure des étalons de mesure et de l'instrument est également fortement réduite. Les paliers à air sont également très résistants à la contamination et possèdent des propriétés inhérentes d'amortissement des vibrations qui augmentent la stabilité et la précision. La grande table de mesure fait également office de plateau de trempage. De par sa conception, le poids de la pièce n'affecte pas la mesure car le support de la table est indépendant de la glissière du coussin d'air. Ce n'est pas le cas avec les méthodes traditionnelles.
