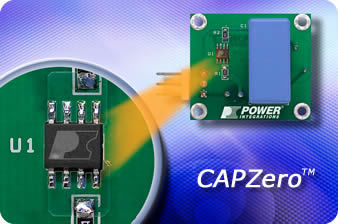

Condensateur SMD CAPZero

Description Quand la tension CA Est appliquée, CAPZero bloque l'écoulement courant dans les résistances de décharge de sûreté de condensateur de X, ramenant la perte de puissance moins d'à 5 mW, ou essentiellement le zero* au vide 230. Quand la tension CA Est débranchée, CAPZero décharge automatiquement le condensateur de X en reliant les résistances de soutirage en parallèle. Cette opération permet la flexibilité totale dans le choix du condensateur de X d'optimiser l'IEM différentiel de mode filtrant et de réduire des coûts d'inducteur, sans le changement de la puissance d'énergie. Concevoir avec CAPZero est simplement une question de choisir le dispositif approprié de CAPZero et les valeurs externes de résistance dans le tableau 1 pour la valeur de condensateur de X étant employée. Ce choix de conception fournira une constante de temps des cas les pires de RC, quand l'approvisionnement à C.A. est débranché, de moins de 1 seconde selon les exigences des normes de sûreté internationales. La simplicité et la rugosité du morceau de CAPZero de deux bornes lui fait un choix idéal dans les systèmes conçus pour répondre à des exigences du sort 6 d'EuP. La famille de CAPZero a deux catégories de tension : 825 V sont employés quand un MOUVEMENT est relié en parallèle au condensateur de X sur le schéma 1. que 1000 V est employé quand le MOUVEMENT est placé ailleurs dans le système en combination avec des conditions différentielles de tension de montée subite de >1.5 kilovolt. Voir la section principale de considérations d'applications pour des détails.
