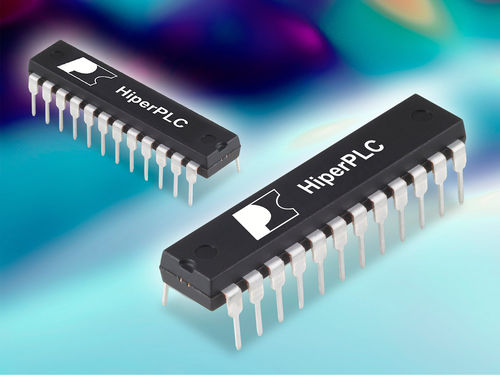

Circuit intégré correction facteur puissance 150 - 600 W | HiperPLC™

HiperPLC? est un contrôleur off-line combiné de PFC et de LLC avec de conducteur à haute tension intégré de pont de hi-side/lo-side demi. La section de PFC du HiperPLC soutient une entrée universelle, la topologie continu-courante de mode (CCM) qui n'exige pas d'un sinusoïdal d'entrer la référence. Le contrôleur de DC-DC soutient une topologie résonnante de LLC. Ce contrôleur variable de fréquence fournit le rendement élevé en commutant les transistors MOSFET de puissance à la tension nulle, éliminant la plupart des pertes de commutation. Le contrôleur de LLC est construit autour d'un oscillateur commandé courant avec une gamme de commande choisie pour soutenir la fréquence de l'opération trouvée dans l'affichage à cristaux liquides TV. Dispositifs principaux Mode continu de propriété industrielle PFC, rendement élevé de conduction avec de bas coûts composants La fréquence et la phase ont synchronisé PFC et LLC pour le bruit et l'IEM réduits Réduction courante d'ondulation dans le condensateur de rendement de PFC La technologie d'action d'éviter de collision de bord réduit la sensibilité de bruit Rendement élevé zéro LLC de la commutation de tension (ZVS) Commande de temps mort et limites configurables et précises de fréquence Empêche la commutation dure de transistor MOSFET et les aides optimisent la conception PFC complets et LLC censurent manipulant et limitant courant Fortement intégré, élimine les composants externes
