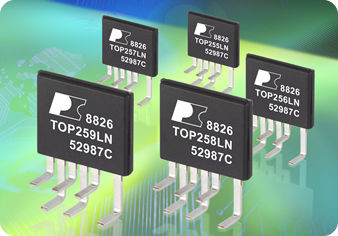

Transistor MOSFET 700 V | TOPSwitch-HX

de puissance

Description : Le TOPSwitch-HX intègre un MOSFET de puissance 700 V, une source de courant commuté haute tension, une commande PWM, un oscillateur, un circuit d'arrêt thermique, une protection contre les défauts et autres circuits de commande sur un dispositif monolithique. Coûts de système réduits, flexibilité de conception accrue Le fonctionnement multimode maximise l'efficacité à toutes les charges Les nouveaux boîtiers eSIP-7C et eSIP-7F s'appuient sur l'expérience des PI en matière de boîtiers haute puissance et haute fiabilité Pas besoin de radiateur jusqu'à 35 W (jusqu'à 48 W sous 230 VAC) avec les packages P, G ou M La protection contre les surtensions de sortie (OVP) est programmable par l'utilisateur pour un arrêt verrouillage/non verrouillable avec remise à zéro rapide du courant alternatif La détection de sous-tension de ligne (UV) empêche les pannes d'arrêt L'arrêt en cas de surtension de ligne (OV) prolonge la limite de surtension de ligne Limite de courant programmable précise Avance de ligne optimisée pour le rejet de l'ondulation de la ligne Fréquence 132 kHz (254Y-258Y et tous les boîtiers E) réduit la taille du transformateur et de l'alimentation (option demi-fréquence pour les applications vidéo) La tolérance serrée des paramètres I2f réduit le coût du système La gigue des fréquences réduit le coût du filtre EMI Le dissipateur de chaleur est connecté à SOURCE pour un faible niveau d'émission électromagnétique Le redémarrage automatique amélioré délivre <3% de la puissance maximale en cas de court-circuit et de défaut en boucle ouverte La fonction d'arrêt thermique hystérétique précise se rétablit automatiquement sans nécessiter de réinitialisation Démarrage progressif entièrement intégré pour un minimum de stress au démarrage Le fluage prolongé entre le DRAIN et toutes les autres broches améliore la fiabilité sur le terrain
