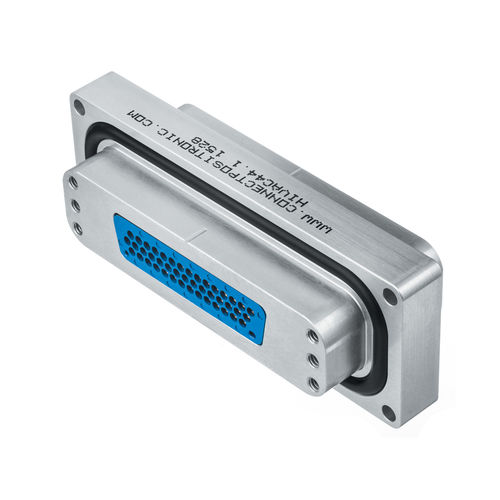

Connecteur hermétique HIVAC Series

d'alimentation électriqueD-Subrectangulaire

La série HIVAC fait partie de la famille des connecteurs hermétiques modulaires à traversée hermétique pour les applications spatiales et industrielles sous vide. Les connecteurs de la série HIVAC ont des contacts de taille 20 ou 22. Les connecteurs de la série HIVAC® sont des traversées équipées de connecteurs adaptateurs miniatures DSubminiature pour les applications sous vide SPACE ou INDUSTRIELLES. La configuration du connecteur HIVAC® nécessite trois unités séparées pour fonctionner correctement. L'unité centrale est la traversée. Cette traversée nécessite deux unités d'adaptation, l'une pour le côté atmosphérique et l'autre pour le côté vide. Les deux côtés de la traversée sont pourvus de quatre fixations filetées des trous et une rainure pour le joint torique. Ces caractéristiques redondantes permettent de monter les deux côtés du connecteur vers le vide, offrant ainsi au client une flexibilité maximale. La traversée a toujours des contacts Féminin/Féminin. Le type de contact de l'Adaptateur Connecteur est toujours comme mâle à côté de la traversée et les autres côtés sont selon la demande du Client, mâle/mâle ou mâle/femelle pour la densité normale, et pour la haute densité, il est systématiquement mâle/femelle. Une traversée a 5 types d'isolateurs : 37 ou 50 contacts pour d normal et 44, 62 et 104 contacts pour D élevé.
