Codeur rotatif absolu IXARC
optiquemagnétique16 bits

Ajouter à mes favoris

Ajouter au comparateur

Caractéristiques

Type

absolu

Technologie

optique, magnétique

Résolution codeurs absolus

16 bits

Nb de tours codeurs absolus

16 bits

Construction

à arbre plein, à axe creux non traversant, monotour, multitour, à bride

Signal de sortie

SAE J1939, analogique, numérique, RS-422, avec interface fieldbus, avec interface CANopen, parallèle, DeviceNet, CANopen LIFT, PROFIBUS DP, sortie de tension, CAN, série, sortie de courant, SSI, CANopen, EtherCAT, PROFIBUS, Powerlink, ProfiNet, Ethernet, Modbus, Ethernet/IP

Tension d'alimentation

24 Vcc, 15 Vcc, 12 Vcc

Matériau

en acier inoxydable, en acier

Niveau de protection

antidéflagrant, durci, de résistance aux chocs, à blindage magnétique, IP65, résistant aux vibrations, pour environnements sévères, IP67, ultra robuste, résistant aux flammes, IECEx, étanche, pour zones dangereuses, ATEX, CEM, avec blindage EMI, anticorrosion

Applications

pour environnement difficile, pour l'industrie alimentaire et de la boisson, pour champs pétroliers et gaziers, pour mine

Autres caractéristiques

programmable, pour applications sévères

Taille de bride

58 mm
(2 in)

Diamètre de l'axe

15 mm
(0,59 in)

Longueur

88 mm
(3,465 in)

Température de process

Max: 85 °C
(185 °F)

Min: -40 °C
(-40 °F)

Description

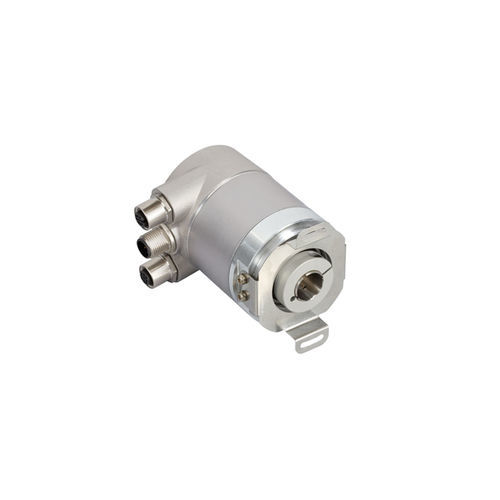

Cette illustration est à des fins de présentation uniquement. Veuillez consulter le dessin technique détaillé à la fin de cette page. Interface - Interface - Profibus DP Profil - DPV0, DPV1 and DPV2 Class 2 (EN50170 + EN50254) Diagnostic - Memoria Fonctions manuelles - Adresse sélecteur 0-99 et la borne résistance (avec capuchon de connexion) Caractéristiques - Axe rond Vitesse de transmission - ≤12 Mbauds Temps de cycle de l'interface - ≥ 1 ms Fonctions de programmation - Résolution, facteur d'endettement (résolution physique), l'échelle de vitesse + filtre prédéfini (point zéro), la direction de comptage, interrupteurs, numéro de nœud, teach-in, le diagnostic Sorties - Pilote de sortie - Profibus Data Interface, galvanically isolated via opto-couplers Données électriques - Tension d'alimentation - 10 – 30 VDC Consommation de courant - ≤ 115 mA @ 10 V DC, ≤ 50 mA @ 30 V DC Puissance absorbée - ≤ 1.5 W Temps de démarrage - 720 h résistance à la projection d'eau de mer) Type de bride - Arbre creux borgne, ø 58 mm Matériau de la bride - Aluminium Type d'arbre - Arbre creux non traversant, profondeur = 30 mm
