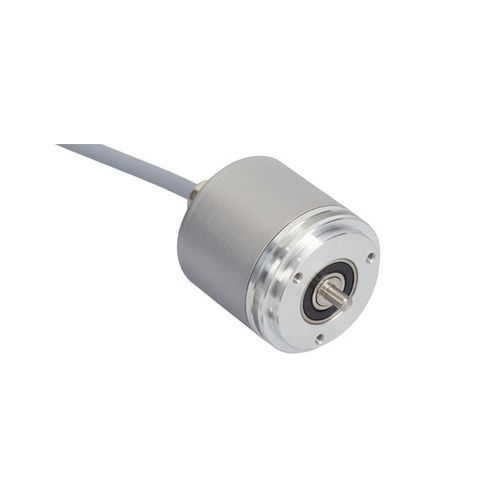

Codeur rotatif absolu IXARC optique14 bits16 bits
Ajouter à mes favoris
Ajouter au comparateur
Caractéristiques
- Type
- absolu
- Technologie
- optique
- Résolution codeurs absolus
- 14 bits, 16 bits
- Nb de tours codeurs absolus
- 14 bits, 16 bits
- Construction
- à bride
- Tension d'alimentation
- 24 Vcc, 15 Vcc, 12 Vcc
- Matériau
- en acier
- Niveau de protection
- IP65, IP54
- Autres caractéristiques
- double
- Taille de bride
58 mm
(2 in)- Diamètre de l'axe
6 mm
(0,24 in)- Longueur
56,7 mm
(2,232 in)- Température de process
Min: -40 °C
(-40 °F)Max: 85 °C
(185 °F)
Description
Cette illustration est à des fins de présentation uniquement. Veuillez consulter le dessin technique détaillé à la fin de cette page.
Interface -
Interface - CANopen
Profil - DS-406
Fonctions manuelles - Adresse sélecteur 0-99 et la borne résistance (avec capuchon de connexion)
Caractéristiques - Axe rond
Vitesse de transmission - min. 20 kBaud, max. 1 MBaud
Temps de cycle de l'interface - ≥ 1 ms
Manuel vidéo - video-link Watch a simple installation video
Fonctions de programmation - Résolution, preset, 2 interrupteurs, 8 CAMS, vitesse de transmission, peut-identifier, bootloader, les modes de transmission: interrogé, cyclique, sync
Sorties -
Pilote de sortie - Émetteur-récepteur (ISO 11898), avec isolation galvanique par photocoupleur
Données électriques -
Tension d'alimentation - 10 – 30 VDC
Puissance absorbée - ≤ 2,5 W
Temps de démarrage - 720 h résistance à
