Codeur rotatif absolu IXARC

optiquemécanique12 bits

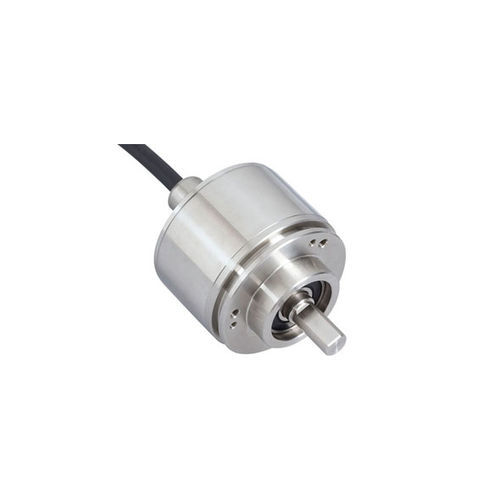

Cette illustration est à des fins de présentation uniquement. Veuillez consulter le dessin technique détaillé à la fin de cette page. Interface - Interface - CANopen Profil - DS-406 Fonctions manuelles - Adresse sélecteur 0-99 et la borne résistance (avec capuchon de connexion) Caractéristiques - Axe rond Vitesse de transmission - min. 20 kBaud, max. 1 MBaud Temps de cycle de l'interface - ≥ 1 ms Manuel vidéo - video-link Watch a simple installation video Fonctions de programmation - Résolution, preset, 2 interrupteurs, 8 CAMS, vitesse de transmission, peut-identifier, bootloader, les modes de transmission: interrogé, cyclique, sync Sorties - Pilote de sortie - Émetteur-récepteur (ISO 11898), avec isolation galvanique par photocoupleur Données électriques - Tension d'alimentation - 10 – 30 VDC Puissance absorbée - ≤ 2,5 W Temps de démarrage - < 1 s Protection en inversion de polarité - Oui Protection contre les courts-circuits - Oui EMC: Emission d'interférences - DIN EN 61000-6-4 EMC: Immunité au bruit - DIN EN 61000-6-2 MTTF - 13,5 ans @ 40 °C Capteur - Technologie - Optique Résolution monotour - 13 bit Résolution multitour - 12 bit Technologie multitour - Transmission mécanique (pas de batterie) Précision (INL) - ±0.0220° (14 – 16 bit), ±0.0439° (≤13 bit) Code - Binaire Spécifications environnementales - Humidité - 98%, sans condensation Données mécaniques -
