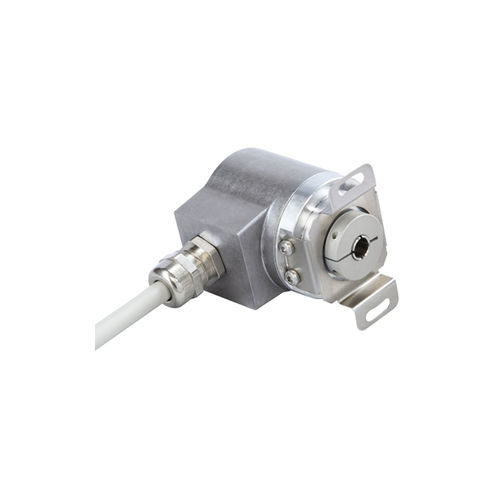

Codeur rotatif incrémental IXARC absolumécaniqueà bride
Ajouter à mes favoris
Ajouter au comparateur
Caractéristiques
- Type
- incrémental, absolu
- Technologie
- mécanique
- Construction
- à bride
- Tension d'alimentation
- 24 Vcc, 15 Vcc, 12 Vcc, 5 Vcc, 8 Vcc, 9 Vcc, 6 Vcc
- Matériau
- en acier inoxydable
- Niveau de protection
- IP65
- Autres caractéristiques
- programmable
- Taille de bride
36 mm, 42 mm
(1 in, 2 in)- Diamètre de l'axe
12,7 mm
(0,5 in)- Longueur
50,2 mm
(1,976 in)- Vitesse de rotation
100 rpm
(628 rad.min-1)- Température de process
Max: 80 °C
(176 °F)Min: -30 °C
(-22 °F)
Description
Cette illustration est à des fins de présentation uniquement. Veuillez consulter le dessin technique détaillé à la fin de cette page.
Interface -
Interface - Programmable Incremental
Fonctions de programmation - PPR (1-16384), Output, Counting Direction
Outil de configuration - UBIFAST Configuration Tool (Version ≥ 1.6.3)
Sorties -
Pilote de sortie - RS 422 (TTL)
Tension de sortie Push-Pull haut niveau (HTL) - > 4 V @ 4,75-9 V Tension d'Alimentation
> V-3 V @ 9-30 V Tension d'Alimentation
Tension de sortie bas niveau Push-Pull (HTL) - 4 V
Tension de sortie bas niveau RS422 (TTL) - 100RPM)
Spécifications environnementales -
Classe de protection - IP65
Classe de protection (boîtier) - IP65
Humidité - 98%, sans condensation
Données mécaniques -
Données mécaniques -
Matériau du boîtier - Acier
