Codeur rotatif absolu IXARCoptiquemécanique14 bits
Ajouter à mes favoris
Ajouter au comparateur
Caractéristiques
- Type
- absolu
- Technologie
- optique, mécanique
- Résolution codeurs absolus
- 14 bits
- Nb de tours codeurs absolus
- 14 bits
- Construction
- à bride
- Signal de sortie
- SSI, PROFIBUS
- Tension d'alimentation
- 24 Vcc, 15 Vcc, 12 Vcc, 5 Vcc
- Matériau
- en acier inoxydable
- Niveau de protection
- IP65
- Taille de bride
58 mm
(2 in)- Diamètre de l'axe
6 mm
(0,24 in)- Longueur
56,7 mm
(2,232 in)- Température de process
Max: 85 °C
(185 °F)Min: -40 °C
(-40 °F)
Description

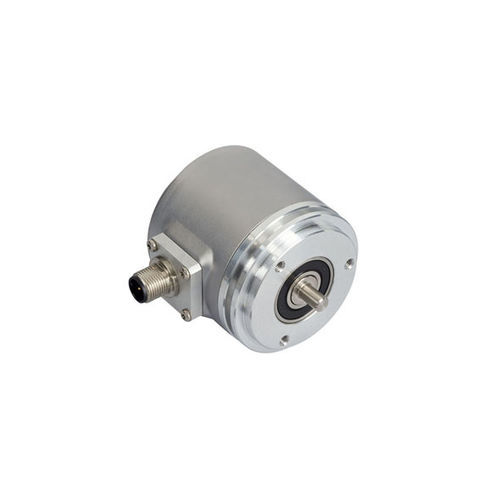

Cette illustration est à des fins de présentation uniquement. Veuillez consulter le dessin technique détaillé à la fin de cette page.
Interface -
Interface - SSI avec bouton et LED
Diagnostic - OptoAsic, Mémoire, LED
Fonctions manuelles - Preset par bouton-poussoir et le câble ou connecteur
Temps de cycle de l'interface - ≥ 25 µs
Sorties -
Pilote de sortie - RS422
Données électriques -
Tension d'alimentation - 4.5 – 30 VDC
Puissance absorbée - ≤ 1.5 W
Temps de démarrage - 720 h résistance à la projection d'eau de mer) + peinture liquide
Type d'arbre - Arbre plein, longueur = 10 mm
Charge maximale sur l'arbre - axial 40 N, radial 110 N
