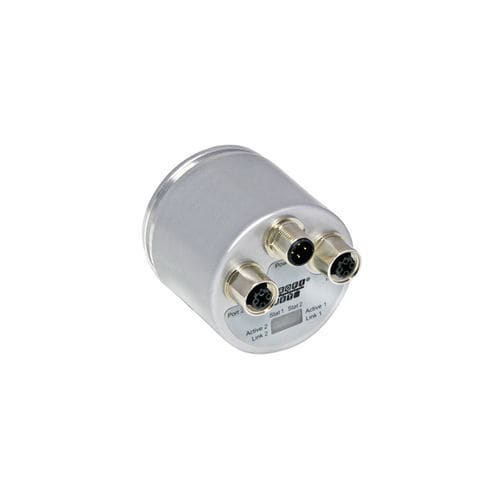

Codeur rotatif absolu IXARCmagnétiquemécanique16 bits
Ajouter à mes favoris
Ajouter au comparateur
Caractéristiques
- Type
- absolu
- Technologie
- magnétique, mécanique
- Résolution codeurs absolus
- 16 bits, 14 bits
- Nb de tours codeurs absolus
- 16 bits, 14 bits
- Construction
- à arbre plein, à bride
- Signal de sortie
- EtherCAT
- Tension d'alimentation
- 24 Vcc, 12 Vcc, 15 Vcc
- Matériau
- en acier inoxydable, en acier
- Niveau de protection
- IP67, IP66
- Autres caractéristiques
- plat
- Diamètre de l'axe
9,52 mm
(0,37 in)- Longueur
52,7 mm
(2,075 in)- Température de process
Min: -40 °C
(-40 °F)Max: 85 °C
(185 °F)
Description
Cette illustration est à des fins de présentation uniquement. Veuillez consulter le dessin technique détaillé à la fin de cette page.
Interface -
Interface - PROFINET
Profil - Profidrive Profile 4.x, Encoder Profile 4.x
Diagnostic - Memoria
Caractéristiques - Chargeur de démarrage, Axe rond, LED clignotantes
Vitesse de transmission - 10 / 100 Mbit
Temps de cycle de l'interface - ≥ 1 ms
Fonctions de programmation - Résolution, base de temps et un filtre pour la vitesse, preset, sens de comptage, adresse IP
Sorties -
Pilote de sortie - Ethernet
Données électriques -
Tension d'alimentation - 10 – 30 VDC
Puissance absorbée - ≤ 2,5 W
Temps de démarrage - 720 h résistance à la projection d'eau de mer) + peinture liquide
Type de bride - Square, □ 2.5" (5)
Matériau de la bride - Aluminium
Type d'arbre - Solid, Single Flat, Length = 22.4 mm
