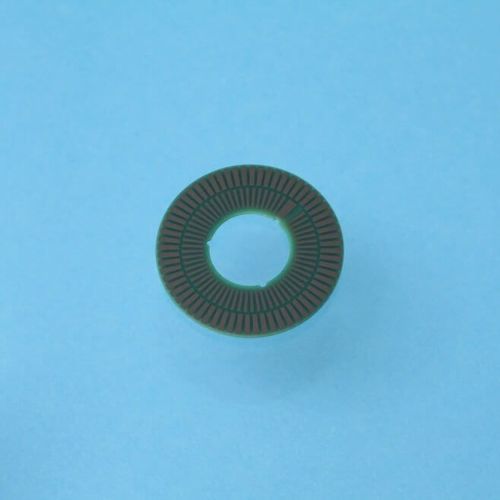

Anneau magnétique pour codeur angulaire TPCD05

Disque à 2 pistes avec 64 périodes pour les codeurs de type ID et IT. Pour les codeurs de type ID, seule la piste extérieure est utilisée. Le disque est un circuit imprimé avec des motifs de cuivre sur le devant et, face arrière, une couche pleine en cuivre non structuré. Cette dernière couche agit comme un écran contre les structures métalliques sous le disque. Il peut ainsi être monté sur une surface métallique ou non métallique. Trois demi-trous d'1 mm de diamètre sont à disposition pour le positionnement du disque. Nombre de périodes 64 Diamètre extérieur 28,2 mm Diamètre intérieur 12 mm Rayon de lecture 10,35 mm Epaisseur 0,73 mm
