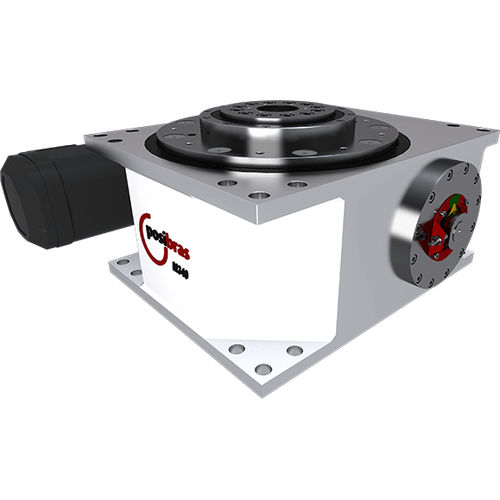

Plateau diviseur entraîné par moteur M340

horizontalverticalpour forte charge

Notre table à indexage rotatif M340 est conçue pour les applications lourdes qui nécessitent des charges importantes. Elle peut être installée horizontalement, verticalement ou inversée (à l'envers). Elle est idéale pour des applications telles que : - les stations de soudage robotisées - presse - les déplacements de palettes - machines spéciales Chargements Pour choisir le modèle qui sera utilisé dans votre projet, il est nécessaire de connaître, outre les charges ci-dessous, également le moment d'inertie de l'ensemble qui sera déplacé, le temps en secondes pour le positionnement et le nombre de stations (arrêts). Exemple : Moment d'inertie 12Km2, vitesse 1,5 secondes, 12 stations. A- Charge axiale maximale (*) : Elle représente la masse totale répartie uniformément sur le plateau tournant (ou poids total) (*) - la charge totale maximale se réfère aux forces sur le plateau tournant. Cela ne signifie pas que la table d'indexation pourra faire tourner cette masse, car la rotation dépend de trois facteurs : - déplacement angulaire (ou nombre de stations) - vitesse angulaire / accélération - moment d'inertie total (masses et distance entre les masses et le centre du plateau tournant) B- Charge radiale maximale : Représente les forces perpendiculaires au centre du plateau tournant, généralement exercées par des actionneurs extérieurs au plateau d'indexation, alignés avec le centre de ce plateau. C- Couple vertical maximum : Il représente le déséquilibre des masses sur la table tournante, ou la torsion de cette table tournante généralement causée par des actionneurs extérieurs à la table d'indexation qui exercent une force axiale sur un seul côté de la table tournante. D- Couple maximal horizontal : représente les forces externes dans le sens de rotation de la table d'indexation, forçant la table à tourner ou à s'arrêter de tourner.
