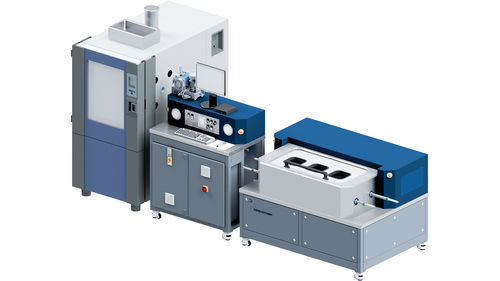

Banc d'essai d'étanchéité pneumatique PPM 1050 Gas

de pressionpour applications automobilespour vanne

Banc d'essai d'étanchéité <1050 bar avec gaz (hélium) Le banc d'essai d'étanchéité est adapté aux essais de pression de gaz jusqu'à 1050 bar. Les tests peuvent être effectués avec du gaz de formation 95/5 (N2/H2), de l'hélium ou de l'azote. Des bouteilles de gaz standard de 50L ou d'autres sources servent de source de fluide. Une fuite est détectée et enregistrée par un renifleur (par exemple Inficon P3000XL). Le banc d'essai d'étanchéité est équipé d'un concept de sécurité spécial pour protéger l'opérateur. Les nouveaux composants sont testés avec de l'eau dans une chambre de sécurité prévue pour leur pression d'éclatement (par exemple jusqu'à 3000 bars). Un caisson de sécurité est installé dans la chambre climatique pour les tests au gaz, qui protège contre les éclats potentiels des composants. Différents tuyaux flexibles sont fixés à la boîte, qui est équipée de buses permettant de détecter les fuites en plusieurs points du composant. Les tuyaux sont reliés à des sorties situées à l'extérieur de la chambre climatique. Aux sorties, l'opérateur peut utiliser le renifleur pour identifier la fuite. Pour un test sous l'eau, le caisson de sécurité est retiré ou la porte du caisson est suspendue. Les composants souvent testés dans ce système sont les vannes H2 Ontank. Données de performance Test de fuite avec de l'hélium, de l'azote, du N2/H2, du gaz de fusion Jusqu'à 1050 bars Tests possibles dans une chambre climatique Tests dans un bain d'eau Test de pression d'éclatement avec de l'eau <3000 bars pour la pré-validation Concept de sécurité avec une boîte solide dans la chambre climatique
