Banc de test de durée de vie en pression cyclique PPM 432

de pression pulséede pressionde fatigue

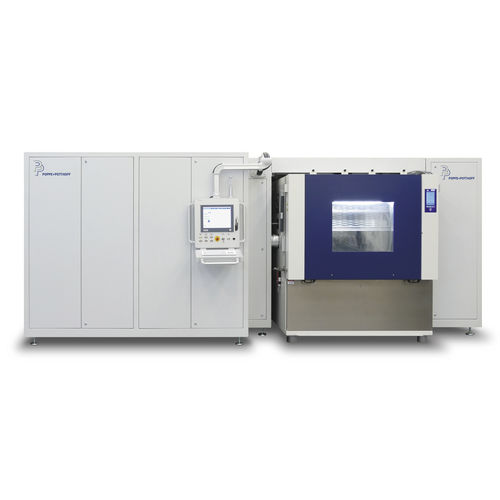

Test de composants dans une chambre climatique : par exemple, les composants aérospatiaux Le banc d'essai à impulsions PPM 432 offre un système puissant pour tester les composants de refroidissement, les composants hydrauliques, les systèmes de fluides et divers autres récipients sous pression pour l'industrie aérospatiale. Par exemple, les unités électroniques telles que les calculateurs embarqués produisent de la chaleur qui doit être dissipée pour garantir le bon fonctionnement des systèmes pendant le vol. Le banc d'essai de pulsation de pression simule un changement de pression contrôlé à différentes plages de pression et conditions de température. Le système se compose de deux modules. L'unité d'alimentation abrite les amplificateurs de pression, les unités de refroidissement et de chauffage et le système de contrôle. Les essais proprement dits ont lieu dans une chambre climatique dans laquelle les objets sous test sont testés à une température du milieu comprise entre -40°F (-40°C) et +320°F (+160°C) et dans des conditions environnementales changeantes allant de -58°F (-50°C) à +320°F (+160°C). Les intensificateurs de pression peuvent être conçus en fonction des exigences des clients et des particularités des composants. Une configuration courante consiste en un intensificateur de pression jusqu'à 70 bar (1000 psi), deux jusqu'à 275 bar (4000 psi) et un jusqu'à 414 bar (6000 psi), l'huile aérospatiale étant utilisée comme milieu d'essai. Données de performance Test de pression d'impulsion test de maintien de la pression Pression d'essai dynamique pmin. 0 psi (0 bar) à pmax. 1000 psi (70 bar) 2 x 4000psi (275bar) 1 x 6000psi (414 bar) forme d'onde sinusoïdale | trapèze | statique Courbe spéciale : carré avec pic (norme Airbus) Fréquence 0.2Hz-5Hz Pas de charge 1-100 par min Température du milieu min. -40°F (-40°C) à max. +320°F (+160°C) Température ambiante min. -58°F (-50°C) à max. +320°F (+160°C) Fluide d'essai huile aérospatiale Débit par objet d'essai, par exemple 0-4 l par minute
