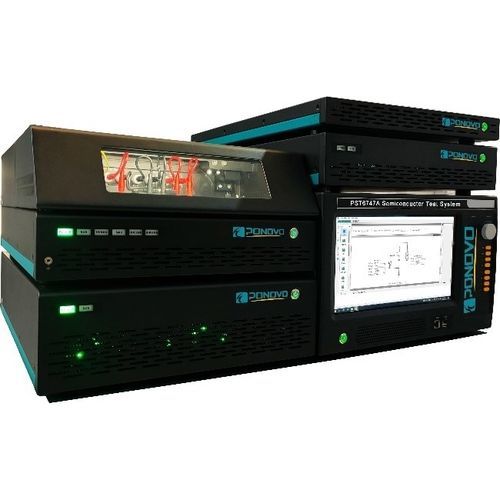

Équipement de test électrique PST6747A

de tensionanti-effractionde courant

Le système de test de semi-conducteurs PST6747A est l'instrument professionnel de mesure et d'analyse des paramètres statiques des dispositifs semi-conducteurs de puissance, qui peut fournir une solution de test complète pour différents types de dispositifs semi-conducteurs de puissance. Il s'agit d'une plate-forme de test de paramètres statiques IGBT favorable. Le PST6747A peut mesurer et analyser avec précision les paramètres statiques des dispositifs semi-conducteurs de puissance sous 3 kV (10 kV, en option) et 2 200 A. Le PST6747A est doté d'une capacité d'impulsion rapide, d'une capacité de détection de courant de niveau fA et d'une capacité de mesure de tension et de courant étendue supérieure. Ces fonctions peuvent être utilisées pour tester les derniers types d'appareils, tels que les IGBT, et les nouveaux matériaux, tels que le GaN et le SiC. Le PST6747A est composé de sources indépendantes de haute précision, notamment P6701B (source haute tension haute précision 3 kV), P6703B (source haute précision) et P6705A (source haute intensité 2200 A), etc. Il existe deux convertisseurs AN (analogique-numérique) séparés qui prennent en charge un taux d'échantillonnage de 2 µS fournis sur chaque module d'alimentation. Le variateur de chaque module peut être contrôlé indépendamment et avec précision, et la synchronisation clé qui peut affecter les caractéristiques du semi-conducteur peut être surveillée avec précision.
