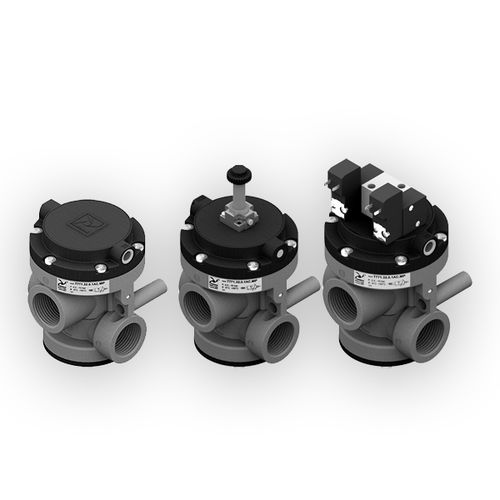

Distributeur pneumatique à clapet T771 series

actionné par solénoïdepilote3/2 voies

La gamme de vannes à clapet à commande pilote et électromagnétique G1" représente une évolution de la série Zama, actuellement très populaire, et de la série T772-T773 (G1/2″-3/4″). La principale caractéristique de cette série est le matériau technopolimère utilisé pour mouler la plupart de ses composants. L'utilisation de ce matériau permet d'obtenir une vanne polyvalente, légère et économique. Cette série présente également d'autres améliorations techniques et fonctionnelles par rapport à la gamme existante. Tout d'abord, le joint à lèvre traditionnel du piston a été remplacé par une membrane roulante, ce qui élimine l'usure par frottement de ce joint. Cette série (à l'exception de certains modèles à vide) comporte également un joint qui sépare l'orifice 3 de la tête du piston. L'inclusion de ce joint a amélioré les performances de la vanne et permet de l'utiliser comme vanne normalement ouverte (une configuration qui n'est pas possible dans la série Zama). Les vannes à commande électromagnétique (versions à pilote interne et externe) sont équipées d'un dispositif d'échappement rapide, qui réduit de 80 % le temps de fonctionnement de la course de retour. La plupart des vannes de cette série utilisent l'opérateur de type MP, à l'exception des modèles à vide à pilotage interne, qui utilisent l'opérateur MV. Ces opérateurs diffèrent du type M2 en ce qu'ils sont munis de vis de montage autotaraudeuses pour l'utilisation dans les matières plastiques. Des versions bistables sont également disponibles, tant pour l'air que pour le vide. Ces valves sont équipées d'une valve sol-sol 3/2 (au lieu de la valve pilote standard) équipée de deux micro-vannes Dc 24V de 15mm (N331.0A). Les codes de commande se réfèrent aux électrovannes avec les mécaniques "MP" ou "MV" assemblées.
