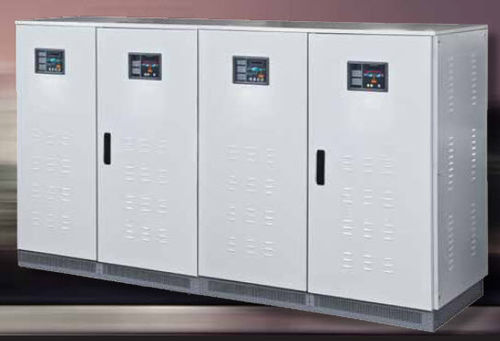

UPS on-line

triphaséindustriel

Les onduleurs industriels sont considérés comme des systèmes d'alimentation entièrement personnalisés pour les environnements difficiles et conçus particulièrement pour protéger les charges critiques dans les applications industrielles où les transitoires de tension, créés par une alimentation secteur dégradée, peuvent sérieusement endommager à la fois l'onduleur et la charge critique. Les systèmes UPS industriels sont entièrement flexibles et personnalisables et conçus pour une installation en ligne active entre la source d'alimentation, la source de dérivation et la charge critique où l'onduleur fournit une tension et une fréquence AC régulées à la charge et le redresseur fournit une tension et un courant DC régulés à la charge DC à tout moment sans interruption. Le processus de conversion de puissance isole la charge critique des perturbations normales du réseau et isole le réseau des harmoniques réfléchies induites par la charge et affectant les autres charges connectées à l'alimentation du réseau d'entrée. Le redresseur convertit le courant alternatif en courant continu pour charger les batteries au plomb ou au nickel-cadmium ; il fournit également le courant continu nécessaire à la capacité nominale continue de l'onduleur. Les modules semi-conducteurs IGBT sont utilisés dans l'onduleur PWM et la logique de commande crée la forme d'onde de sortie sinusoïdale précise avec un contenu harmonique très faible. Les modules semi-conducteurs Thyristor sont également utilisés dans le redresseur pour un fonctionnement fiable. Le système se compose d'un redresseur/chargeur, d'un onduleur, d'un bypass statique, d'un bypass de maintenance, d'un transformateur d'isolation du redresseur, d'un transformateur d'isolation de l'onduleur, d'un transformateur d'isolation de la ligne de bypass, d'un stabilisateur de ligne automatique, d'une distribution de courant continu, d'une distribution de courant alternatif, de commandes et d'une surveillance.
