Armoire électrique de commande SHSN

de commutationsur piedIP54

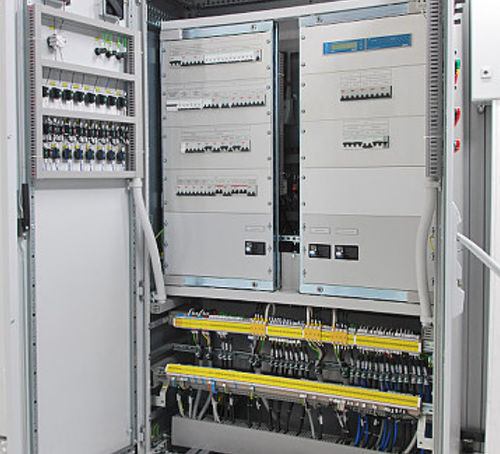

L'armoire auxiliaire (ci-après SHSN) est destinée à l'alimentation des circuits auxiliaires des sous-stations de traction des transports publics électriques (tramways, trolleybus). L'armoire SHSN est une armoire de maintenance unilatérale, offrant un niveau de protection IP 54 conformément aux exigences des normes IEC 529 et EN 60 529. Grâce à sa conception originale et à l'utilisation rationnelle de l'espace intérieur, la nouvelle armoire auxiliaire remplace les trois armoires SHSN-1М, SHSN-2М, SHSN-3М de la génération précédente, utilisées jusqu'à présent dans la majorité des sous-stations de traction. Les commandes SHSN sont divisées en deux groupes : 1er groupe - commandes les plus couramment utilisées pour les commutations de routine, situées sur la porte de l'armoire ; 2ème groupe - commandes moins utilisées pour les commutations de routine, situées à l'intérieur de l'armoire sur deux cadres rotatifs. Les relais et contacteurs ainsi que les équipements de protection et d'automatisme sont installés sur le panneau de montage situé derrière les cadres rotatifs. La souplesse d'application et la facilité de maintenance, l'efficacité de l'installation et du réglage de l'équipement, ainsi que la facilité d'entretien, sont assurées grâce à cette solution de conception. Fonctionnellement, le SHSN permet de se connecter à trois entrées : deux provenant de transformateurs auxiliaires ; une entrée provenant de l'alimentation électrique de la ville avec une tension de 0,4kV. L'armoire est équipée d'un commutateur de transfert automatique en cas de perte d'alimentation sur une entrée. Des compteurs numériques à quatre zones, modernes et fiables, installés dans les armoires et produits par des fabricants européens réputés, mesurent la puissance active dépensée pour le chauffage de la sous-station. L'équipement de commutation de relais des fabricants leaders mondiaux tels que Schneider Electric (France), ABB (Allemagne), etc. est utilisé dans l'équipement SHSN.
