Appareillage de commutation pour surcharge
alimentation DCpour distribution électrique

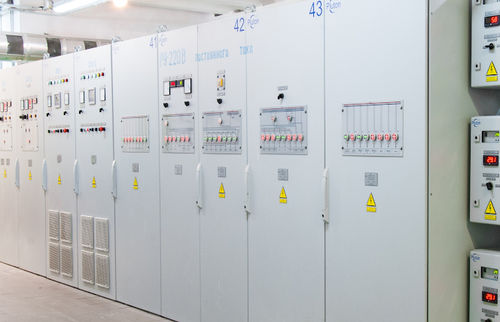

Appareillage de commutation pour surcharge - PLUTON - alimentation DC / pour distribution électrique
Appareillage de commutation pour surcharge - PLUTON - alimentation DC / pour distribution électrique
Appareillage de commutation pour surcharge - PLUTON - alimentation DC / pour distribution électrique - image - 2
Appareillage de commutation pour surcharge - PLUTON - alimentation DC / pour distribution électrique - image - 3
Appareillage de commutation pour surcharge - PLUTON - alimentation DC / pour distribution électrique - image - 4
Ajouter à mes favoris
Ajouter au comparateur


Caractéristiques

Spécification électrique
pour surcharge, alimentation DC
Applications
pour distribution électrique
Courant primaire

Min: 250 A

Max: 3 150 A

VAC

127 V, 133 V, 220 V, 380 V, 400 V

VDC

230 V

Description

Les cartes CC sont utilisées pour l'alimentation ininterrompue des circuits de commande, de protection, d'automatisme et de signalisation, des dispositifs de commutation, des électro-aimants, de l'éclairage d'urgence, des mécanismes auxiliaires critiques, ainsi que pour la surveillance continue des paramètres du système d'alimentation des stations et des sous-stations. La carte CC peut être équipée d'un système de contrôle à microprocesseur, qui assure la réception et la transmission des données sur l'état des dispositifs de commutation de tous les circuits principaux et les paramètres du réseau vers le système de contrôle à distance, ainsi que la transmission des signaux de l'opérateur pour la fermeture et l'ouverture des dispositifs de commutation équipés d'un moteur. Les cartes CC sont connectées à des sources d'alimentation en courant continu : chargeurs, rechargeurs et batteries d'accumulateurs. Les cartes CC sont destinées à fonctionner dans des réseaux isolés avec une tension nominale allant jusqu'à 230 V CC. Les cartes CC sont équipées selon le schéma de principe ou la fiche technique des différentes armoires : ligne (L) ; batterie d'accumulateurs (AB) ; ligne d'entrée (IL). Les cartes DC assurent les fonctions suivantes : entrée de l'énergie électrique avec la tension et le niveau de puissance nécessaires, indépendamment de l'état du réseau principal, à partir des batteries d'accumulateurs (ci-après AB), avec recharge à partir des unités de charge et de recharge ; distribution de l'énergie électrique aux consommateurs ; l'alimentation électrique ininterrompue des circuits d'alimentation des consommateurs ; courants de surcharge sélectifs et protection contre les courts-circuits des lignes d'entrée et de sortie ; duplication du système d'alimentation et de distribution de l'énergie avec sectionnement des bus ; surveillance automatique et continue de la tension sur les barres omnibus à courant continu avec formation d'un signal de déviation de la tension par rapport à la valeur nominale ; surveillance automatique continue de la résistance d'isolement du réseau CC par rapport à la terre avec signal de chute de la résistance d'isolement en dessous du niveau acceptable

---
