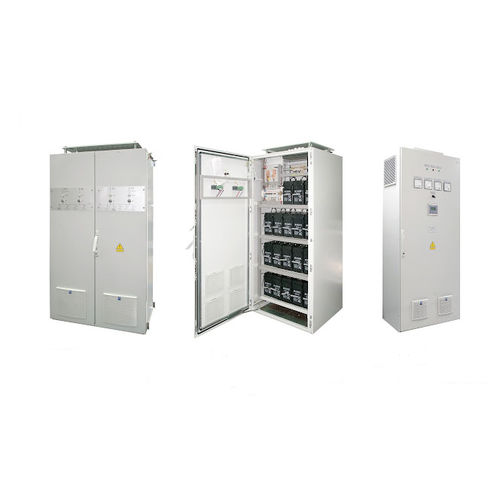

Alimentation sans interruption triphasé

DCAC

Un système d'alimentation électrique ininterrompue est fourni pour l'alimentation des consommateurs en courant continu et alternatif ininterrompu. Le système d'alimentation sans coupure se compose des éléments suivants : une unité de charge et de redressement ; batterie d'accumulateurs (AB) avec protection et unité de commutation (tableau de distribution UPS) ; onduleur de source de tension (armoire d'onduleur de source de tension) avec filtre sinusoïdal ; canal d'alimentation de secours (bypass) ; transformateurs d'adaptation. La tension de la batterie d'accumulateurs est également sélectionnée en fonction de la demande du client et de la disponibilité des consommateurs de courant continu. L'appareillage de commutation CC peut être combiné avec l'unité de charge et de redressement dans une armoire. L'appareillage de commutation CA peut être combiné avec un onduleur de source de tension dans une armoire. L'alimentation peut être fournie par une ou deux entrées. Dans le cas d'une entrée, si la tension d'entrée est disponible, l'énergie est transférée de l'entrée à la sortie soit par un canal de double conversion, soit par un canal de dérivation. Lorsque la tension d'entrée est coupée, la charge continue d'être alimentée par la batterie d'accumulateurs et l'onduleur de source de tension. En règle générale, la capacité de la batterie d'accumulateurs est choisie en fonction de l'alimentation de la charge pendant deux heures. Dans le cas de deux entrées, les consommateurs sont alimentés par l'entrée avec tension. Ce n'est qu'en cas d'absence de tension sur les deux entrées que la charge est alimentée par la batterie d'accumulateurs et l'onduleur de source de tension.
