Disjoncteur magnétique AFB Arc-free
contre les arcs électriquesDCà découpage

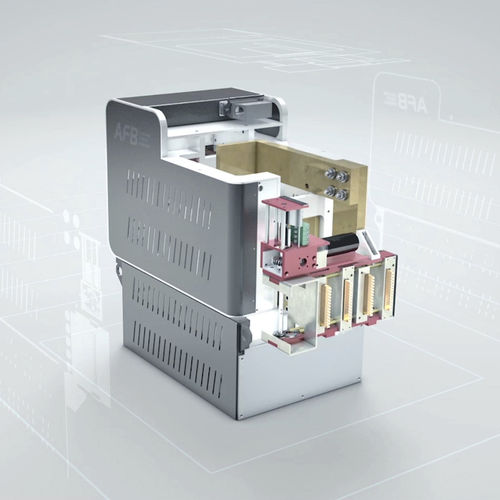

Disjoncteur magnétique - AFB Arc-free - PLUTON - contre les arcs électriques / DC / à découpage
Disjoncteur magnétique - AFB Arc-free - PLUTON - contre les arcs électriques / DC / à découpage
Disjoncteur magnétique - AFB Arc-free - PLUTON - contre les arcs électriques / DC / à découpage - image - 2
Disjoncteur magnétique - AFB Arc-free - PLUTON - contre les arcs électriques / DC / à découpage - image - 3
Disjoncteur magnétique - AFB Arc-free - PLUTON - contre les arcs électriques / DC / à découpage - image - 4
Ajouter à mes favoris
Ajouter au comparateur


Caractéristiques

Type
magnétique
Spécification électrique
contre les courts-circuits, à grande vitesse, à découpage, DC, contre les arcs électriques
Mode de fonctionnement
à grande vitesse
Applications
pour la distribution électrique
Courant primaire

2 500 A, 4 000 A

VDC

1 000 V

Description

AFB® est un disjoncteur DC ultra-rapide innovant basé sur l'expérience et les technologies avancées de PLUTON. L'AFB® est conçu pour être utilisé dans les systèmes de distribution d'énergie des tramways, des trolleybus, des trains légers et des sous-stations de traction du métro. L'application du concept d'interruption sans arc dans un disjoncteur CC offre les avantages significatifs suivants par rapport à un disjoncteur à commutation et interruption d'arc standard : sécurité et respect de l'environnement. Il n'y a pas d'effet dommageable de l'arc électrique ni de produits de combustion contaminants ; L'AFB applique un concept innovant d'interruption du courant continu, ce qui lui confère une grande résistance à l'usure. Cela permet de minimiser les coûts des composants, et la maintenance n'est pas nécessaire pendant une longue période ; Le disjoncteur AFB® est développé et fabriqué conformément aux exigences des normes EN 50123-2/IEC 61992-2, EN 50123-3, IEC 60947-3 ; contrairement au disjoncteur à contact standard, qui nécessite un espace de travail supplémentaire pour l'éjection du plasma, le disjoncteur AFB® applique le principe de l'interruption du circuit électrique dans le vide. Par conséquent, le disjoncteur AFB® nécessite un espace de travail deux fois plus petit que le disjoncteur standard, et il n'est pas nécessaire de répondre à des exigences particulières en matière d'écart d'isolation ; interruption sécurisée des courants faibles. Prévention de l'endommagement des contacts du disjoncteur. 50 000 commutations pour la maintenance (y compris l'interruption du courant de court-circuit) ; temps d'ouverture des contacts courts (1 ms). Ouverture rapide des contacts de puissance et possibilité de déclenchement du disjoncteur avant que le courant de court-circuit ne soit atteint par la vitesse de montée du courant (di/dt) ; la limitation du courant de court-circuit est < 25 kA avec une valeur de crête calculée de 100 kA.

---
