Le système électro-hydraulique EHS pour les mouvements de pivotement, associé aux actionneurs STK de Pleiger, a été spécialement conçu pour l'actionnement à distance de vannes telles que les vannes d'arrêt et les vannes papillon, les vannes à bille et les vannes d'étranglement, et peut être intégré dans les systèmes de contrôle des processus avec un minimum d'effort d'installation.

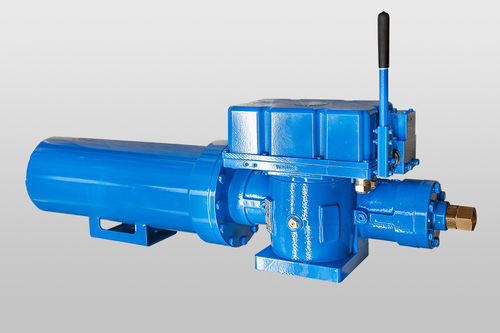

Les actionneurs de la série EHS-SG sont basés sur la série STK, mais ils sont équipés d'un ressort supplémentaire et deviennent des actionneurs à simple effet. Cette combinaison permet de toujours déplacer la vanne de manière fiable vers la position de sécurité prédéfinie.
Les actionneurs EHS, équipés d'une unité compacte à entraînement électrique et d'un retour de position intégré, combinent ainsi les avantages des systèmes électriques et hydrauliques.
Caractéristiques particulières
Sécurité fonctionnelle SIL 2 selon IEC 61508
Simple effet
Système à sécurité intégrée
Avec indicateur de position mécanique, hydraulique ou électronique
Avec dispositif de fonctionnement d'urgence mécanique ou hydraulique
Fonctionnement d'urgence hydraulique intégré (pompe manuelle) disponible
Avec connexion permanente à la boucle de contrôle du bus (PCL)
Avec classe de protection contre les explosions ATEX/IECEx
"Sous milieu" sur demande
Également disponible en tant que bloc d'alimentation détaché
Avantages
Actionneur autonome avec unité hydraulique intégrée
Seul un câble électrique est nécessaire
Pas de tuyaux ou de vannes externes
Économies considérables
Petite taille - couple élevé
Classe de protection IP 67 (IP 68 sur demande)
Coûts d'entretien et de maintenance réduits
Faible quantité d'huile
Faible niveau sonore
Boîtier en bronze (en option)
---
