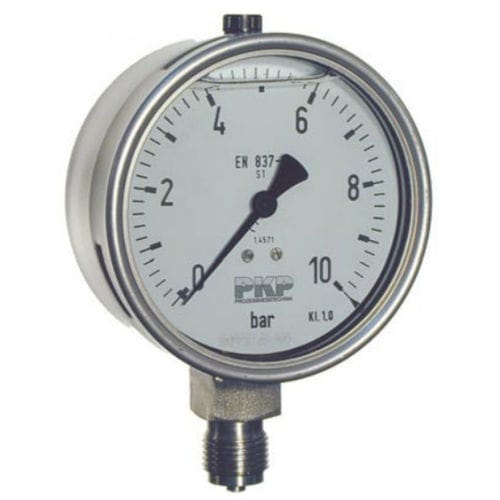

Manomètre à cadran PMR04

filetéen laitonen acier inoxydable

Les manomètres à tube de Bourdon de la série PMR04 peuvent être fournis en laiton ou en acier inoxydable, avec des manomètres remplis ou non remplis. Un tube enroulé, étiré en laiton ou en acier inoxydable, rempli du fluide ou du gaz à contrôler, est déformé dans une mesure qui dépend de la pression exercée par le fluide ou le gaz. Le mouvement de la bobine qui en résulte est transmis à un mécanisme indicateur à affichage gradué. Ce mouvement peut être amorti au moyen d'un liquide de remplissage disponible en option, de sorte que les vibrations éventuelles ont beaucoup moins d'impact sur la précision et la stabilité de la lecture. Les propriétés lubrifiantes naturelles de ce liquide de remplissage réduisent également l'usure des pièces mobiles, la pénétration de gaz caustiques/corrosifs et l'accumulation de condensation. La version en acier inoxydable permet de mesurer la pression des liquides et des gaz les plus caustiques. Ces manomètres sont équipés d'un raccord fileté en bas ou à l'arrière. Ils peuvent également être équipés d'un maximum de quatre contacts de fin de course ou d'un transmetteur pour la transmission à distance de la valeur mesurée. Applications typiques Les jauges à tube de Bourdon sont utilisées dans l'ensemble de l'industrie et sont particulièrement adaptées pour effectuer des mesures dans des endroits où il n'y a pas d'alimentation électrique disponible. Les manomètres à tube de Bourdon modèle PMR04, avec un élément sensible en laiton, sont fréquemment utilisés dans les machines et systèmes industriels, sur les pompes, les compresseurs ou les centrales thermiques de type bloc (BTTP), car dans ces applications, ils ne doivent répondre qu'à des exigences minimales en matière de résistance aux effets du fluide contrôlé. En revanche, les manomètres à tube de Bourdon PMR04 en acier inoxydable sont conçus pour résister aux conditions suivantes
