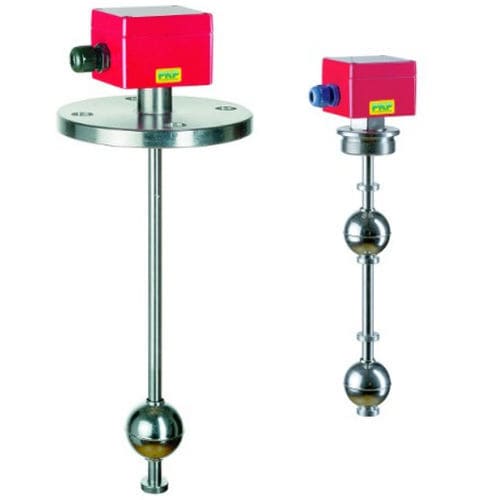

Détecteur de niveau à flotteur magnétique FS10

de liquidepour réservoirATEX

Le capteur de niveau FS10 est basé sur un flotteur à transmission magnétique. Le capteur est composé d'un tube de guidage avec des contacts Reed intégrés, d'un ou plusieurs flotteurs avec des aimants annulaires intégrés et d'un module de connexion au processus. Le flotteur est soulevé par la montée du liquide dans le réservoir et actionne un contact Reed à travers la paroi du tube de guidage grâce au champ magnétique produit par les aimants permanents situés dans le flotteur. Ce contact Reed peut être conçu comme une fonction NO, NC ou inverseur. Des butées de flotteur montées sur le tube de guidage empêchent le flotteur de passer devant le contact, ce qui garantit une commutation bistable. Par conséquent, un maximum de 2 contacts par flotteur peut être utilisé. Si l'on installe plus de contacts, il faut utiliser plus de flotteurs. Applications typiques Les détecteurs de niveau à flotteur magnétique FS10 conviennent à la surveillance du niveau de pratiquement tous les liquides, par exemple comme détecteur de réservoir plein ou vide, pour la commande de vannes et de pompes et pour la fonction d'alarme. Les contacts Reed libres de potentiel intégrés dans le capteur de niveau en font un élément de contrôle idéal lorsqu'il est associé à des contrôleurs PLC technologie fiable et robuste raccord fileté, raccord de réservoir ou brides montage en haut ou en bas du réservoir conception en acier inoxydable, titane, PVC, PP ou PVDF technologie fiable et robuste raccord fileté, raccord de réservoir ou brides montage par le haut ou le bas du réservoir conception en acier inoxydable, titane, PVC, PP ou PVDF contacts disponibles en tant que N/O, N/C ou inverseur Version Ex selon ATEX en option
