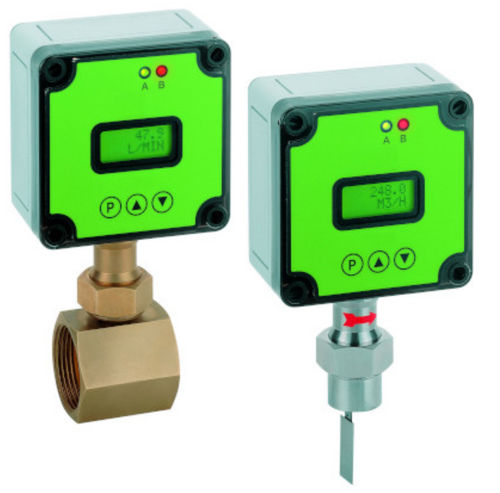

Débitmètre à palette DP07 series

volumique4-20 mARS-232

Le débitmètre DP07 fonctionne selon le principe de la palette et du soufflet. Sous l'effet de l'écoulement du liquide, le bras de la palette est déplacé dans le sens de l'écoulement contre la force d'un ressort. Ce mouvement est transféré à un aimant dont la position est détectée par un capteur à effet Hall. Une unité électronique basée sur un microprocesseur calcule le débit réel du fluide en fonction d'une courbe d'étalonnage. Un système à deux chambres garantit que, même en cas de défaillance de l'appareil, aucun fluide ne peut pénétrer dans le boîtier électronique. Applications typiques Les transmetteurs de débit DP07 sont utilisés pour surveiller le débit de fluides de faible viscosité jusqu'à des débits importants. L'utilisation d'une buse à souder permet d'obtenir un rapport prix/performance inégalé, en particulier pour les conduites de plus de 50 mm de diamètre. signal de sortie analogique linéarisé 4...20 mA, 0...10 V ou fréquence 2 interrupteurs de fin de course indépendants (relais) pression max. : 25 bar, température max : 100 °C interface RS-232 en option insensible aux milieux sales/contaminés montage simple, pour tuyaux jusqu'à DN 600 plages de commutation : 1,5 l/min ... 4500 m³/h
