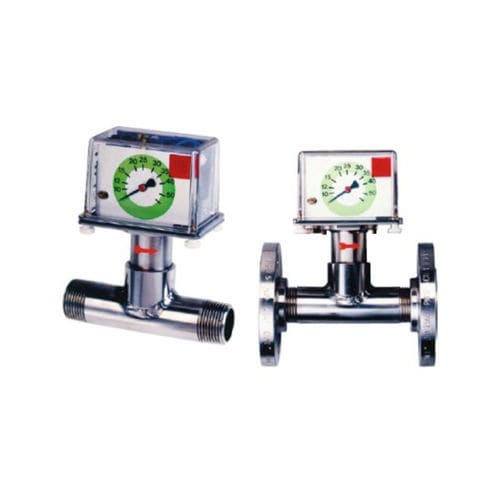

Contrôleur de débit à palette DP06 series

pour liquidesen acier inoxydableen laiton

Les débitmètres et interrupteurs modèle DP06 fonctionnent selon le principe de la palette et du soufflet. Le liquide qui s'écoule pousse contre la surface d'une palette montée à l'extrémité d'un bras pivotant. Le bras est dévié contre la force d'un ressort. Cette déviation est transmise mécaniquement à un affichage à cadran de 270° et à une unité de contact réglable séparément. Un système de soufflets permet d'isoler le liquide du mécanisme. En cas de dysfonctionnement, le ressort ramène la palette en position zéro (absence de débit), ce qui entraîne la signalisation automatique d'un défaut. Applications typiques Le débitmètre et interrupteur à palettes et soufflets DP06 convient à la surveillance de liquides fins et de faible viscosité dans des volumes d'écoulement moyens à importants, par exemple pour les circuits d'eau industriels, car il est relativement insensible aux fluides sales/contaminés. Pour les diamètres nominaux de tuyauterie supérieurs à DN 50, l'installation avec une bride de montage intermédiaire permet d'obtenir un rapport prix/performance d'une exceptionnelle économie. grand indicateur à aiguille 270 pour des diamètres de tuyaux de 3/8" à DN 600 insensible aux fluides sales et aux champs électromagnétiques fluide hermétiquement isolé de l'élément de commutation par un soufflet en acier inoxydable matériaux : laiton, acier inoxydable ou PVC pression max. : 16 bar, température max : 100 °C avec 1 ou 2 microrupteurs de haute qualité (250 V, 10 A) plages de mesure et de commutation : 1-5 l/min ... 1250-4500 m³/h d'eau
